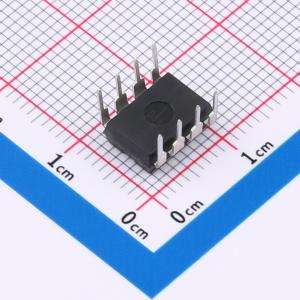

HX5532-P

高性能、低噪声双运算放大器

描述: HX5532-S/HX5532-P 这款运算放大器以其双运放设计、卓越的高性能特性以及极低的噪声水平脱颖而出。相较于多数标准运算放大器，它展现出了更为优异的噪声抑制能力，显著增强了输出驱动效能，并提供了相当高的小信号带宽和电源带宽。
品牌名称: ZHHXDZ(海芯电子)
商品型号: HX5532-P
商品编号: C41399182
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.8884克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	40V
	轨到轨	-
	增益带宽积(GBP)	10MHz
	输入失调电压(Vos)	4mV
	输入失调电压温漂(Vos TC)	-
	压摆率(SR)	9V/us
	输入偏置电流(Ib)	800nA

	属性	参数值
	输入失调电流(Ios)	10nA
	噪声密度(eN)	5nV/√Hz@30Hz
	共模抑制比(CMRR)	100dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	8mA
	输出电流	-
	工作温度	0℃~+70℃
	双电源(Vee~Vcc)	-3V~20V

商品概述

HX5532-S/HX5532-P 这款运算放大器以其双运放设计、卓越的高性能特性以及极低的噪声水平脱颖而出。相较于多数标准运算放大器，它展现出了更为优异的噪声抑制能力，显著增强了输出驱动效能，并提供了相当高的小信号带宽和电源带宽。这些特点使得该器件成为高品质音响设备、精密仪器、控制电路以及电话通道放大器等领域的理想选择，能够确保信号传输的清晰度和稳定性。

商品特性

小信号带宽：10MHZ
输出驱动能力：600Ω，10V 有效值
输入噪声电压：5nV/√Hz(典型值)
直流电压增益：50000
交流电压增益：2200Hz~10KHz
功率带宽：140KHz
转换速率：9V/μs
电源电压范围： ±3V~±20V
单位增益补偿

应用领域

高品质音响设备
精密仪器
控制电路
电话通道放大器
