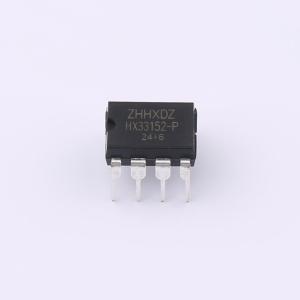

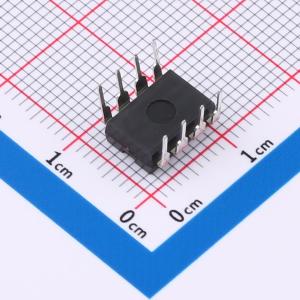

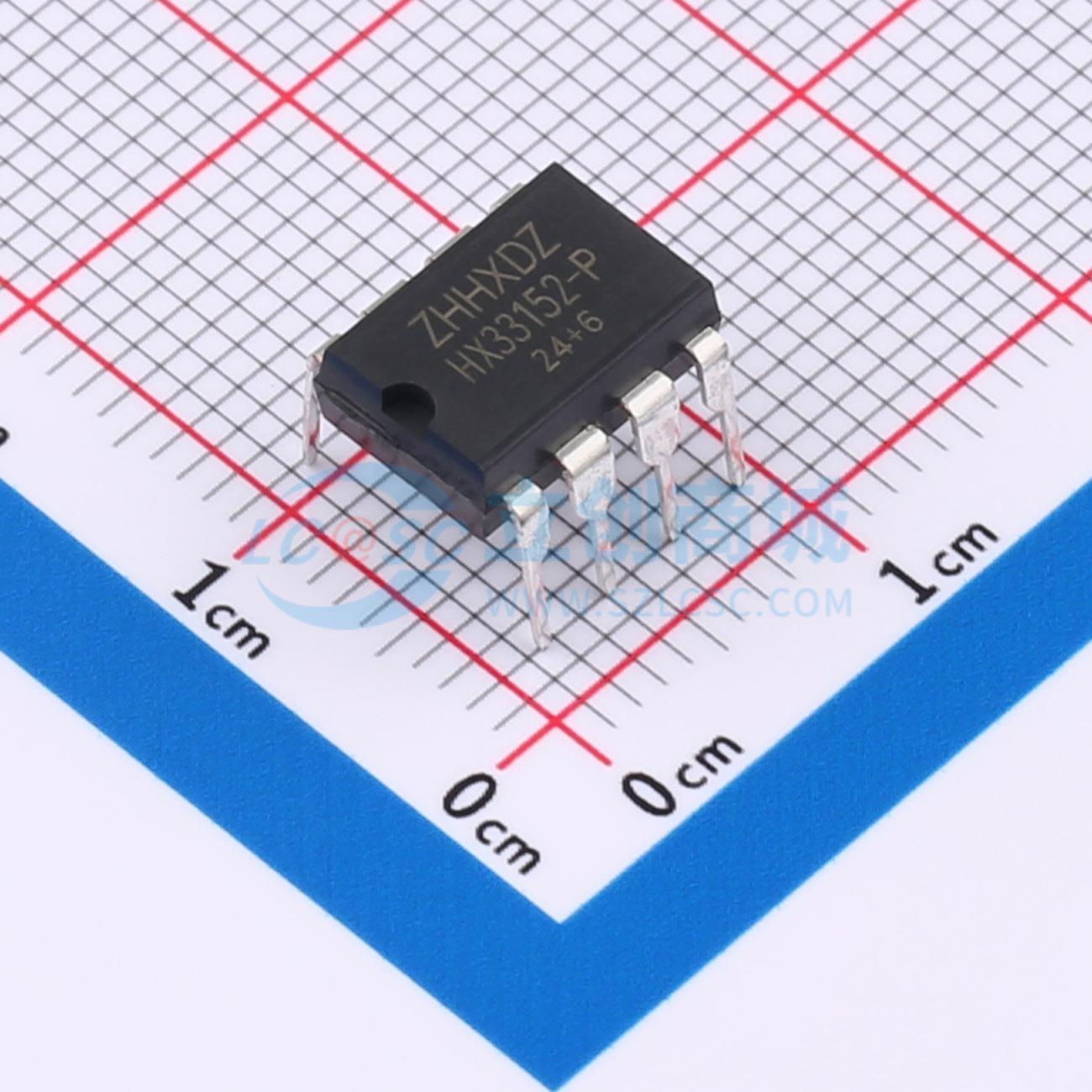

温馨提醒：图片仅供参考，商品以实物为准

HX33152-P

双路 1.5A 峰值低端 MOSFET 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HX33152-P是列双路低压MOSFET驱动器采用BiCMOS/DMOS工艺制造，提供高效的电力使用和高可靠性。
品牌名称: ZHHXDZ(海芯电子)
商品型号: HX33152-P
商品编号: C41399177
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.847克(g)

商品参数

商品概述

HX33152-S/HX33152-P系列双低侧MOSFET驱动器采用BiCMOS/DMOS工艺制造，具有高效的功率利用率和高可靠性。这些驱动器将来自TTL或CMOS的输入逻辑电平转换为输出电压电平，输出电压可在正电源或地的25 mV范围内摆动。这与双极型器件不同，双极型器件只能在电源的1V范围内摆动。HX33152-S/HX33152-P驱动器有三种配置：双反相、双同相以及一个反相加一个同相输出。它们旨在替代HX33152-S/HX33152-P，具有更优的电气性能和耐用性。 HX33152-S/HX33152-P驱动器非常耐用，能够承受高达500 mA的反向电流（任意极性）而不发生闩锁，并且接地引脚能够承受高达5V的噪声尖峰（任意极性）。这些驱动器主要用于驱动功率MOSFET，但也适用于驱动其他需要低阻抗、高峰值电流和快速开关时间的负载。其他潜在应用包括驱动重载时钟线、同轴电缆或压电换能器。需要注意的是，驱动器的总功耗不得超过封装的限制，适用于高功率和窄脉冲应用。

商品特性

峰值输出电流1.5A
抗闩锁保护，可承受>500 mA反向电流
工作范围4.5V至18V
25 ns内可切换1000 pF负载
低静态电源电流
- 逻辑1输入时为4 mA
- 逻辑0输入时为400 μA
上升和下降时间匹配
输出阻抗7Ω
典型延迟<40 ns
逻辑输入保护至–5V
逻辑输入阈值与电源电压无关
典型等效输入电容6 pF
输出相对于电源或地的最大偏移25 mV

应用领域

MOSFET驱动器
压电换能器驱动器
同轴电缆驱动器
时钟线驱动器

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A

	属性	参数值
	拉电流(IOH)	-
	工作电压	4.5V~18V
	上升时间(tr)	18ns
	下降时间(tf)	15ns
	工作温度	0℃~+70℃
