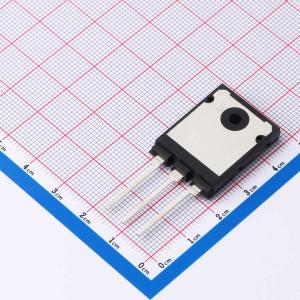

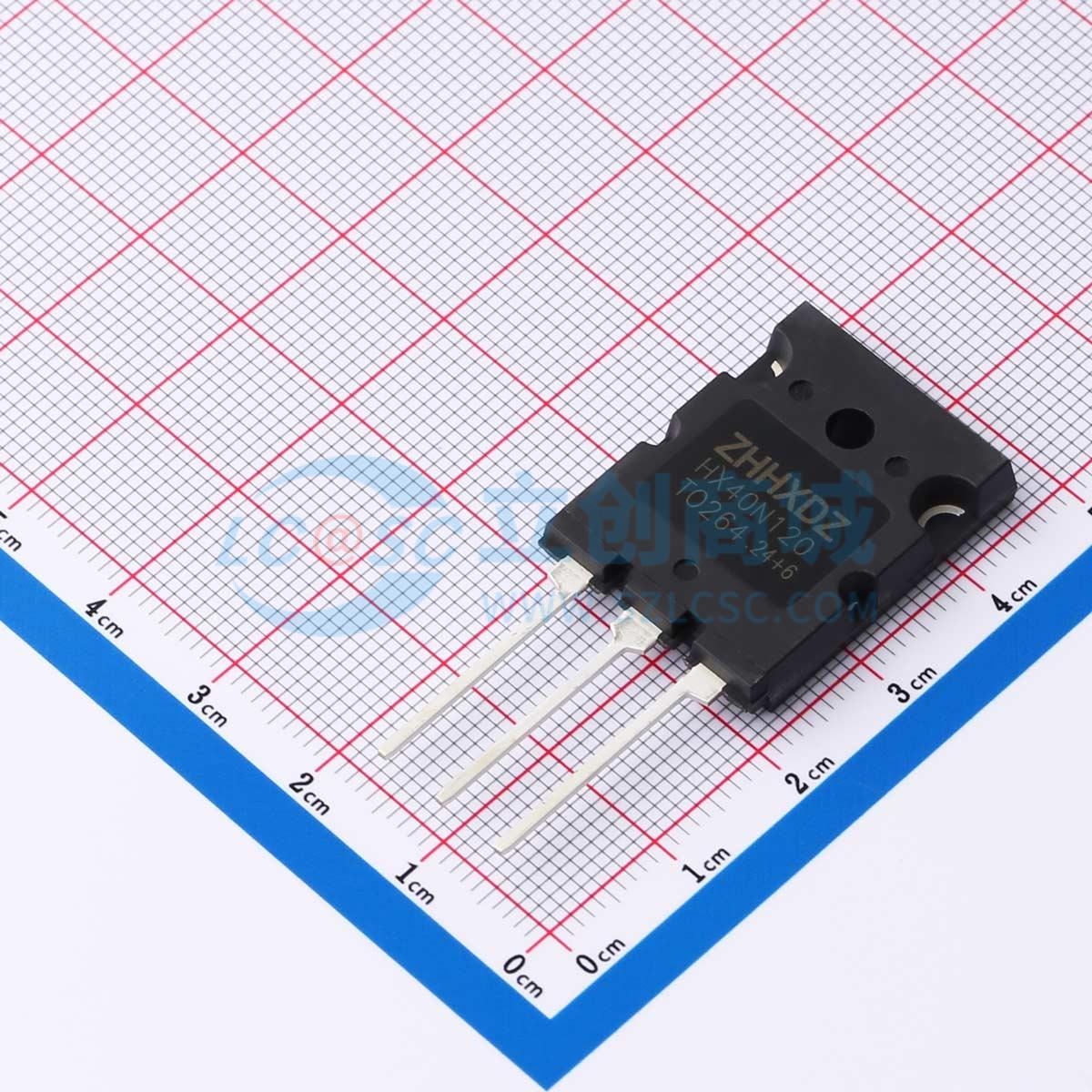

HX40N120-TO264
200V 64A
- 描述
- HX40N120-TO264的AND系列绝缘栅双极型晶体管（IGBT）采用了非穿通（NPT）技术，具有低导通和开关损耗，因此非常适合用于感应加热（IH）、电机控制、通用逆变器和不间断电源（UPS）等应用。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX40N120-TO264
- 商品编号
- C41399170
- 商品封装
- TO-264
- 包装方式
- 管装
- 商品毛重
- 12.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 集射极击穿电压(Vces) | 200V | |
| 集电极电流(Ic) | 64A | |
| 耗散功率(Pd) | 500W | |
| 输出电容(Coes) | 370pF | |
| 正向脉冲电流(Ifm) | 240A | |
| 集射极饱和电压(VCE(sat)) | 3.2V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 3.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 220nC@15V | |
| 输入电容(Cies) | 3.2nF | |
| 开启延迟时间(Td(on)) | 15ns | |
| 关断延迟时间(Td(off)) | 110ns | |
| 导通损耗(Eon) | 2.3mJ | |
| 关断损耗(Eoff) | 1.1mJ | |
| 反向恢复时间(Trr) | 75ns | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 125pF |
