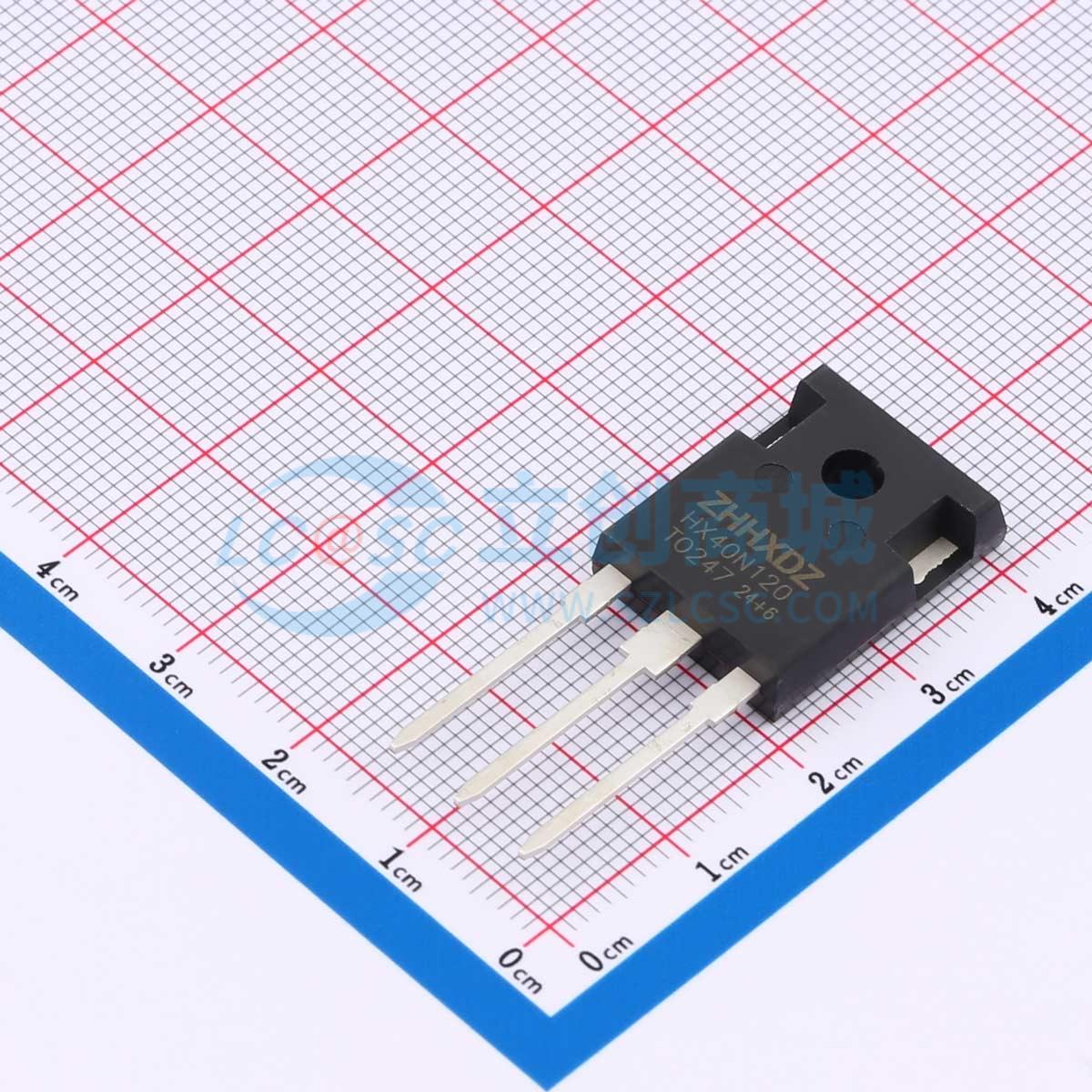

温馨提醒：图片仅供参考，商品以实物为准
HX40N120-TO247
HX40N120-TO247
- 描述
- HX40N120-TO247采用沟槽和场截止技术的IGBT，配备软恢复快速反向并联二极管
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX40N120-TO247
- 商品编号
- C41399171
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.686667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 483W | |
| 输出电容(Coes) | 185pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2.4V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA | |
| 栅极电荷量(Qg) | 185nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.33nF | |
| 开启延迟时间(Td(on)) | 30ns | |
| 关断延迟时间(Td(off)) | 290ns | |
| 导通损耗(Eon) | 3.2mJ | |
| 关断损耗(Eoff) | 1.2mJ | |
| 反向恢复时间(Trr) | 355ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 130pF |
