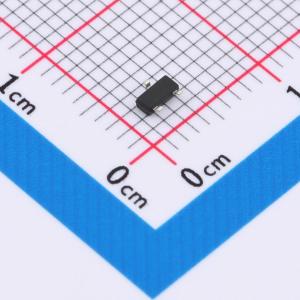

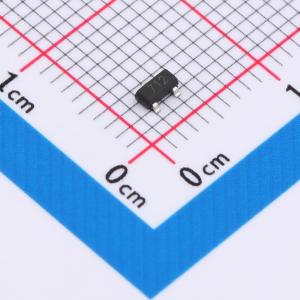

温馨提醒：图片仅供参考，商品以实物为准
STS232712B451
712，两路双向ESD静电防护器件，30kV，CJ：40pF；RS485/RS422串口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 712，7V/12V两路双向ESD静电防护器件，30kV，CJ：40pF；RS485/RS422串口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- STS232712B451
- 商品编号
- C41365180
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.039196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 16.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
STS232712B451保护敏感半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其采用大面积结型结构以传导高瞬态电流，具备优异的电气特性，如快速响应时间和低工作电压，适用于板级保护。该设计为工程师在阵列布局不适用的情况下，保护一条双向线路提供了灵活性。
商品特性
- IEC 61000-4-2 4级ESD防护
- ±30kV接触放电
- ±30kV空气放电
- IEC 61000-4-4 EFT防护
- 35A (5/50ns)
- 400W峰值脉冲功率 (8/20us)
- 符合RoHS标准
- 双向配置
- IO电容：40pF (典型值)
- 低钳位电压
- SOT-23封装
应用领域
- RS-485
- 安全系统
- 自动柜员机
- 混合光纤同轴电缆系统
