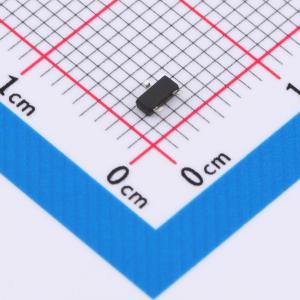

温馨提醒：图片仅供参考，商品以实物为准
5N10-ES
N沟道,电流:2.6A,耐压:100V
- 描述
- N沟道，100V，2.6A，90mΩ@10V；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- 5N10-ES
- 商品编号
- C41365185
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.020733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 2.6A | |
| 导通电阻(RDS(on)) | 90mΩ@10V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.2nC@10V | |
| 输入电容(Ciss) | 206pF | |
| 反向传输电容(Crss) | 1.4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 29pF |
商品概述
CoolMOS™ 第八代平台是一项用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。600V CoolMOS™ CM8系列是CoolMOS™ 7的继任者。它将快速开关SJ MOSFET的优势与出色的易用性相结合，例如低振铃倾向，所有产品均采用快速体二极管（CFD），对硬换向具有出色的鲁棒性和卓越的ESD能力。此外，CM8极低的开关和传导损耗使开关应用更加高效。
商品特性
- 100V,RDS(ON) = 95 m Ω(典型值),VGS = 10 V
- RDS(ON) = 135 m Ω(典型值),VGS = 4.5 V
- 采用沟槽MOSFET技术
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤素
- 可靠耐用
- 雪崩额定
- 低泄漏电流
应用领域
-PWM应用-负载开关-便携式/台式PC的电源管理-DC/DC转换
