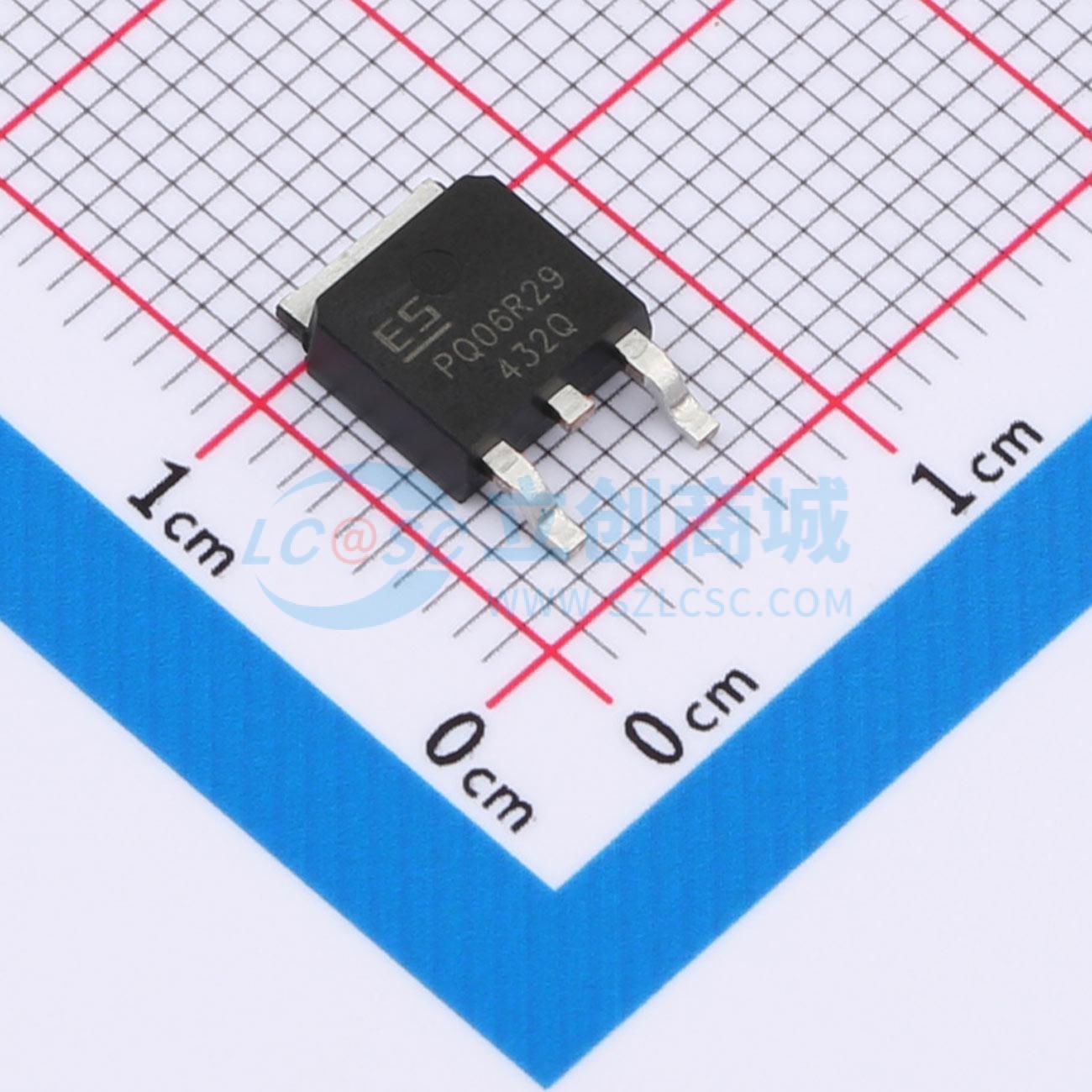

温馨提醒：图片仅供参考，商品以实物为准

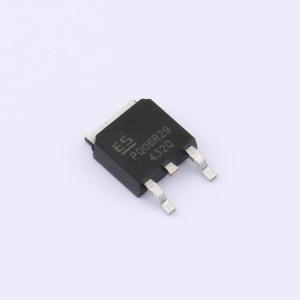

IRFR5305TRPBF-ES
1个P沟道 耐压:60V 电流:25A
- 描述
- P沟道，-60V，-25A，：22mΩ@-10.0V,-10A，-1.6V@-250μA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- IRFR5305TRPBF-ES
- 商品编号
- C41365208
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.3716克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 22mΩ@10V；25mΩ@4.5V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 75nC@10V | |
| 输入电容(Ciss) | 4.295nF | |
| 反向传输电容(Crss) | 140pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 166pF |
商品概述
IRFR5305TRPBF-ES采用先进的沟槽技术MOSFET,可提供出色的RDS(ON)和低栅极电荷。该器件适用于DC-DC转换、电源开关和充电电路。标准产品IRFR5305TRPBF-ES无铅。
商品特性
- 60V,RDS(ON) = 22 m Ω(典型值),VGS = -10 V;RDS(ON) = 25 m Ω(典型值),VGS = -4.5 V
- 快速开关
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤素
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
-PWM应用-负载开关-便携式/台式电脑的电源管理-DC/DC转换
