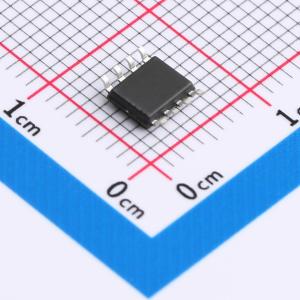

MAX485ESA

MAX485ESA是5V供电、±15kV ESD保护、压摆率限制的差分收发器，提供完全的RS485兼容性。每个器件包含一个驱动器和一个接收器，设计用于具有扩展共模范围（-7V至12V）的数据传输。MAX485ESA具有压摆率限制驱动器，可最大程度减少电磁干扰（EMI），并减少因电缆端接不当而产生的反射。

MAX485ESA还具有增强的静电放电（ESD）保护功能。所有发射器输出和接收器输入采用IEC61000 - 4 - 2气隙放电方式可承受±15kV，采用人体模型可承受±15kV，采用IEC61000 - 4 - 2接触放电方式可承受±8kV。

驱动器具有短路电流限制功能。当驱动器输出因热关断电路而进入高阻抗状态时，驱动器可防止过度功耗。接收器输入的故障保护功能可确保在两个输入均开路、短路或空闲时输出逻辑高电平。

这两款器件都具有上电/掉电模式，无毛刺的驱动器输出允许在数据总线上热插拔收发器。CMOS设计在不牺牲抗过载或ESD损坏能力的前提下，显著节省了功耗。典型静态电流在工作时仅为300μA，在关断模式下为1μA。MAX485ESA适用于半双工通信，提供SOP8和DIP8封装。

MAX485ESA是用于RS - 485通信的低功耗收发器，可实现高达2.5Mbps的无差错数据传输，为半双工模式。MAX485ESA包含驱动器使能（DE）和接收器使能（/RE）引脚。禁用时，驱动器和接收器输出为高阻抗。

当接收器输入短路、开路，或连接到所有驱动器均禁用的端接传输线时，MAX485ESA可确保接收器输出逻辑高电平。这是通过将接收器阈值设置在 - 50mV至 - 200mV之间实现的。如果差分接收器输入电压（A - B）大于或等于 - 50mV，RO为逻辑高电平；如果A - B小于或等于 - 200mV，RO为逻辑低电平。在所有发射器均禁用的端接总线情况下，接收器的差分输入电压被端接电阻拉至0V。由于MAX485ESA的接收器阈值，这会导致输出逻辑高电平，且具有50mV的最小噪声裕量。与以往的故障保护器件不同， - 50mV至 - 200mV的阈值符合±200mV的EIA/TIA - 485标准。

与所有ElecSuper器件一样，所有引脚均集成了ESD保护结构，以防止在处理和组装过程中遇到的静电放电。MAX485ESA的驱动器输出和接收器输入具有额外的防静电保护。ElecSuper的工程师开发了先进的结构，可保护这些引脚免受±15kV ESD的损坏而不产生损伤。ESD保护引脚在掉电状态下相对于接地引脚进行测试，采用人体模型测试可承受±15kV。

标准RS - 485接收器输入阻抗为12kΩ（一个单位负载），标准驱动器最多可驱动32个单位负载。ElecSuper系列收发器的接收器输入阻抗为1/8单位负载（96kΩ），允许在一条通信线路上最多并联连接256个收发器。这些器件和/或其他RS - 485收发器的任意组合，只要总负载不超过32个单位负载，都可以连接到该线路上。MAX485ESA具有压摆率限制功能，可最大程度减少EMI并减少反射。

• RS - 485 I/O引脚ESD保护
• 15kV人体模型
• 15kV IEC61000 - 4 - 2气隙放电
• 8kV IEC61000 - 4 - 2接触放电
• 5V供电电压范围
• 增强的压摆率限制，便于无差错数据传输
• 1μA低电流关断模式
• -7V至 + 12V共模输入电压范围
• 允许总线上最多连接256个收发器
• 热关断
• 驱动器过载保护的电流限制
• 高达2.5Mbps的数据传输速率

• 电信
• 低功耗RS - 485收发器
• 综合业务数字网
• 工业控制局域网
• 对EMI敏感应用的收发器
• 分组交换
• 电平转换器
