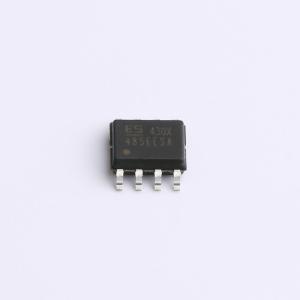

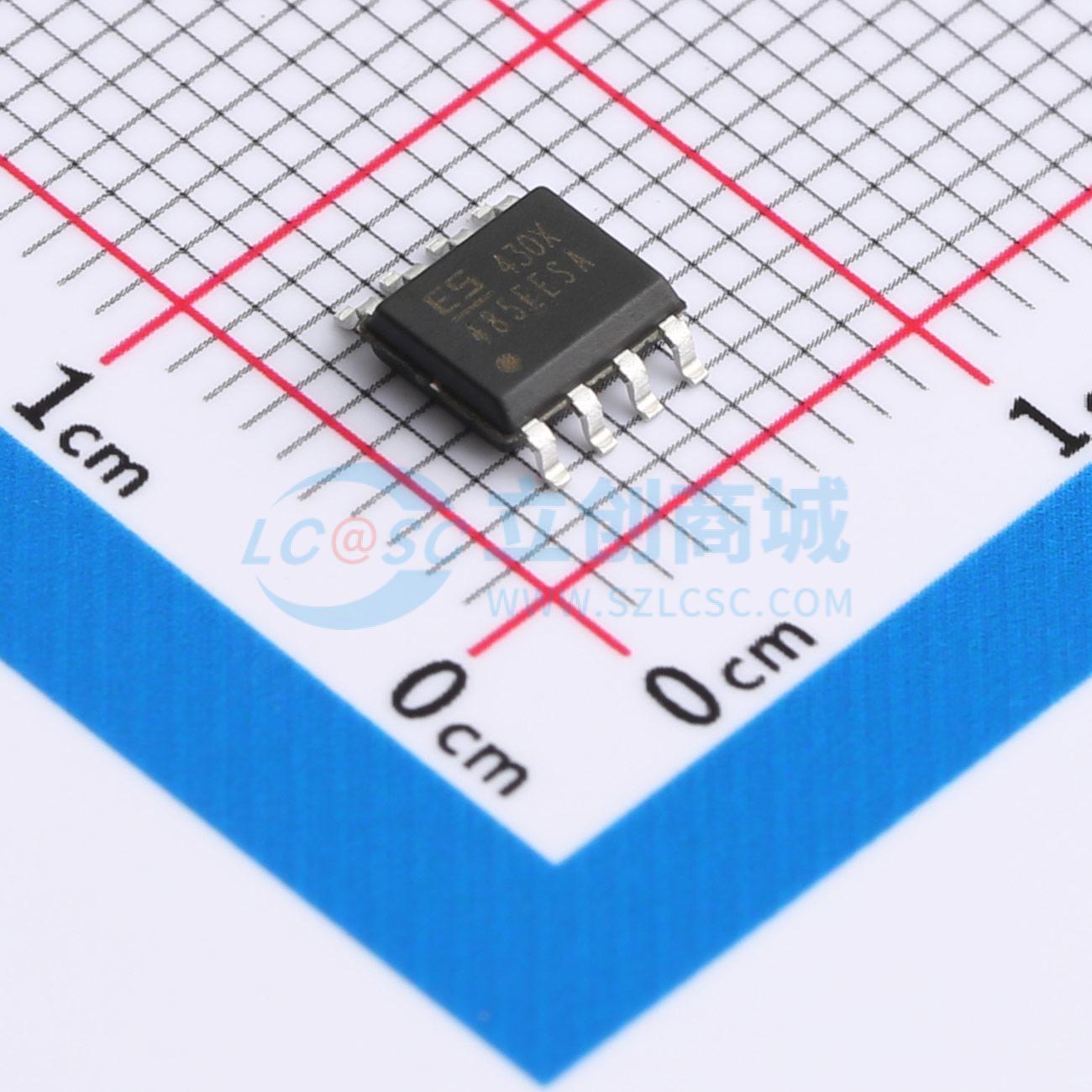

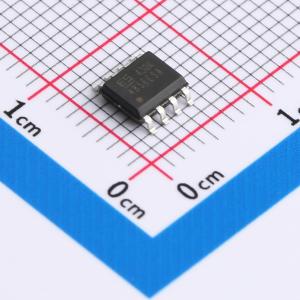

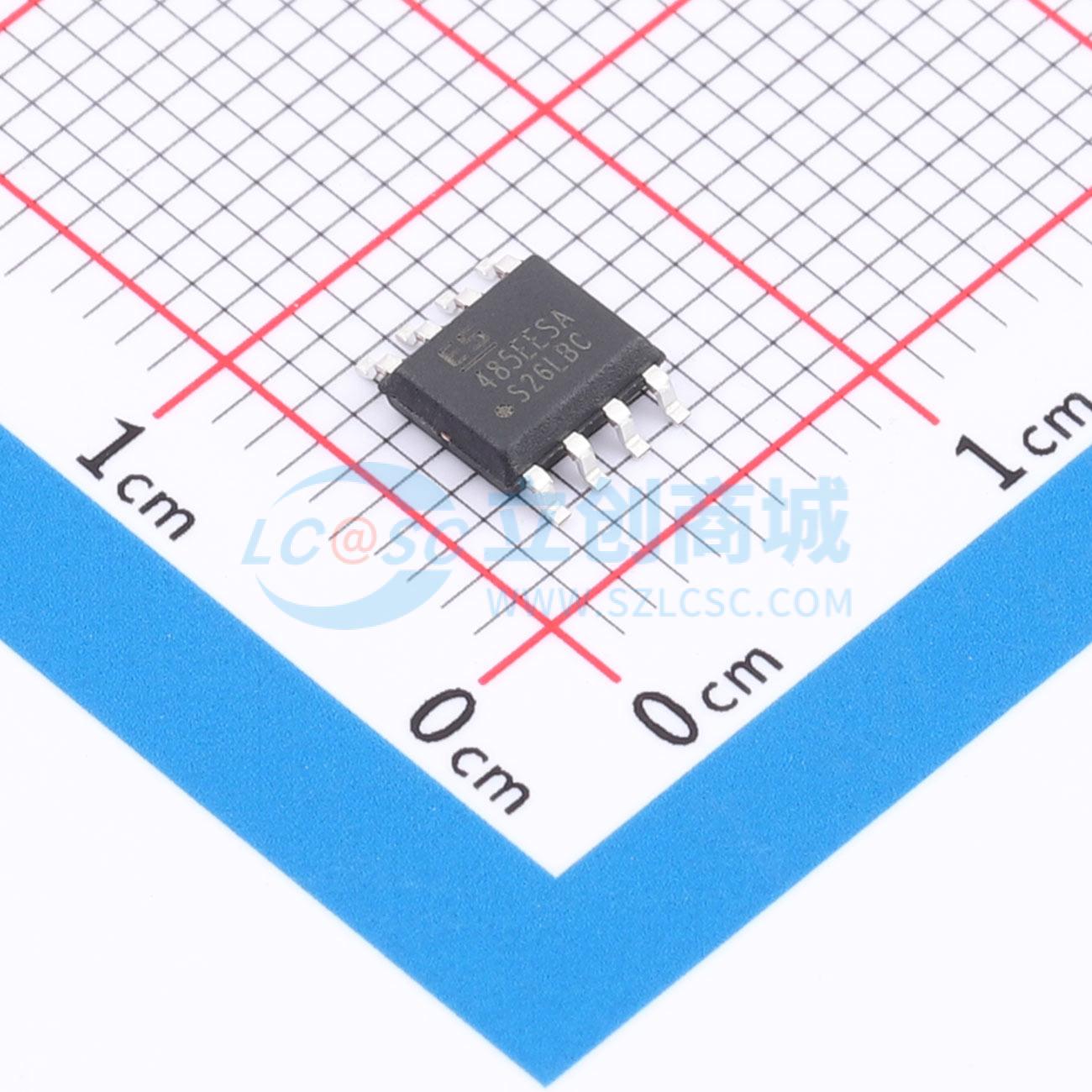

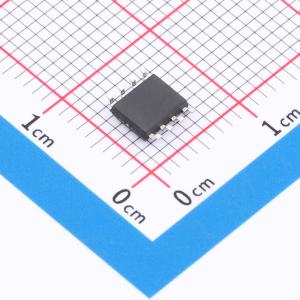

SP485EEN-L/TR
RS-485/RS422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V低功耗，±15kVESD保护，半双，256路负载RS485收发器。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SP485EEN-L/TR
- 商品编号
- C41365334
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1744克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 1mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断；过流保护；低功耗模式 |
商品概述
SP485EEN-L/TR 是一款 4.5V~5.5V 电源供电、总线端口 ESD 保护能力 HBM 达到 15kV 以上、总线耐压范围达到±15V、半双工、低功耗，功能完全满足 TIA/EIA-485 标准要求的 RS-485 收发器。该收发器包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。SP485EEN-L/TR 具有 1/8 负载，允许 256 个 SP485EEN-L/TR 收发器并接在同一通信总线上，可实现高达 10Mbps 的无差错数据传输。其工作电压为 3.3V，具备失效安全、限流保护、过压保护等功能。
商品特性
- 4.5V~5.5V 宽电源范围，半双工
- 总线端口 ESD 保护能力 HBM 达到 15kV 以上
- 总线容错耐压达到±15V
- 1/8 单位负载，允许最多 256 个器件连接到总线
- 驱动器短路输出保护
- 接收器开路失效保护
- 具有较强的抗噪能力
- 集成的瞬变电压抵制功能
- 在电噪声环境中的数据传输速率可达到 10Mbps
- 提供小外型 DFN3×3-8、MSOP8/VSSOP8 封装
应用领域
- 总线式组网：SP485EEN-L/TR RS485 收发器设计用于多点总线传输线上的双向数据通信，也能用作电缆长于 4000 英尺的线性转发器。为减小反射，应当在传输线两端以其特性阻抗进行终端匹配，主干线以外的分支连线长度应尽可能短
- 手拉手式组网：又称菊花链拓扑结构，是 RS485 总线布线的标准及规范，是 TIA 等组织推荐使用的 RS485 总线拓扑结构。其布线方式是主控设备与多个从控设备形成手拉手连接方式，不留分支。这种布线方式具有信号反射小、通讯成功率高等优点
- 总线端口防护：在恶劣的环境下，RS485 通讯端口通常需做好静电防护、雷击浪涌防护等额外的防护，甚至还需要做好防止 380V 市电接入的方案，以避免智能仪表、工控主机的损坏
