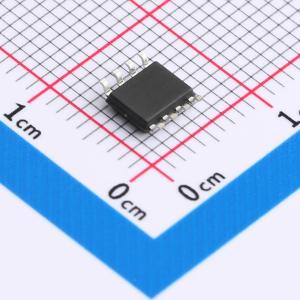

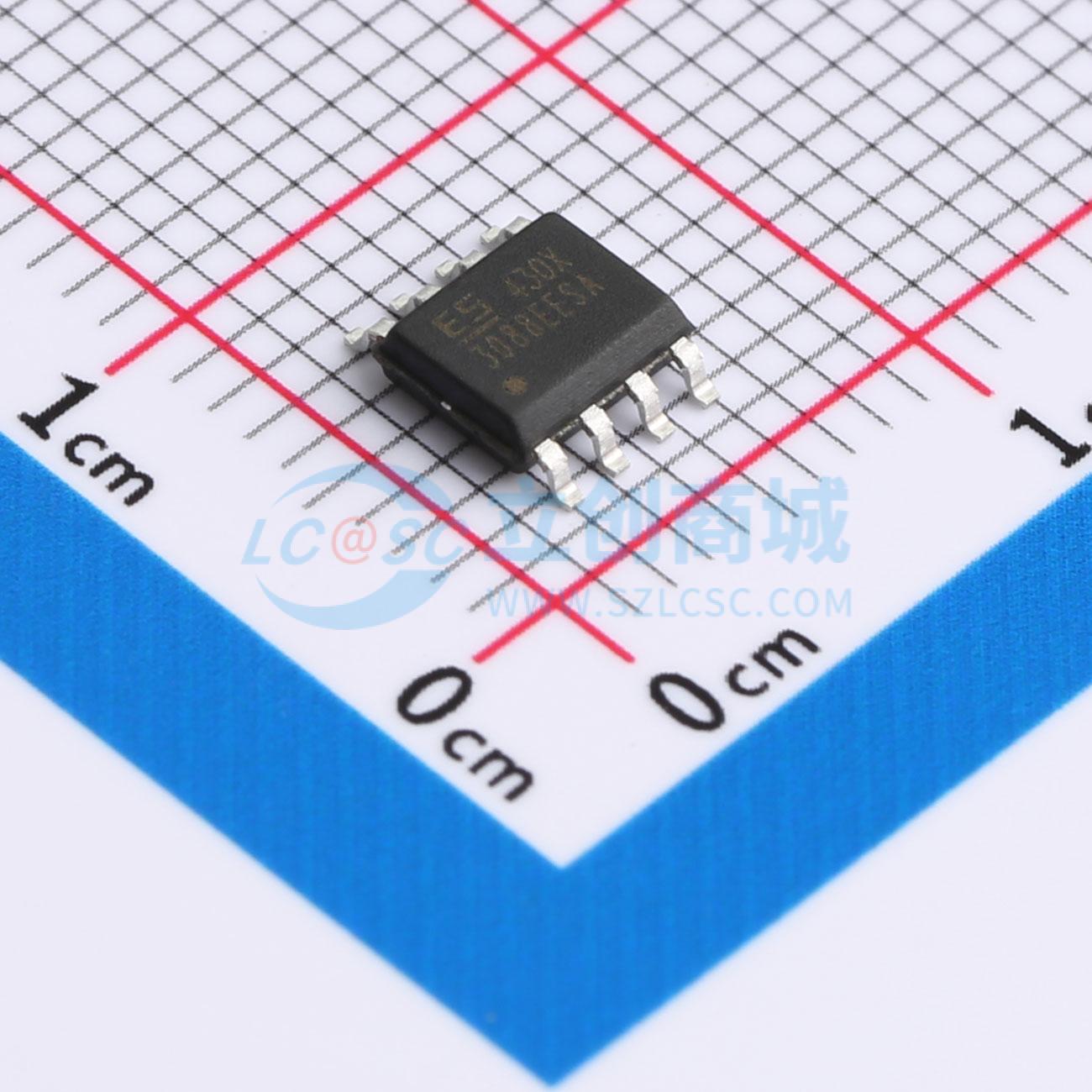

温馨提醒：图片仅供参考，商品以实物为准

ESP485

RS-485/RS422收发器

描述: 5.0V低功耗，±15kVESD保护，2.5Mbps半双，32路负载RS485收发器
品牌名称: ElecSuper(静芯)
商品型号: ESP485
商品编号: C41365336
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.17472克(g)

商品参数

	属性	参数值
	节点数	32
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	270uA
	通讯模式	半双工
	功能特性	热插拔保护；热关断保护；使能关断；过流保护；低功耗模式

商品概述

Elecsuper的ESP485是采用3V至5.5V供电、具备±15kV ESD保护、压摆率受限的差分收发器，完全兼容RS485标准。每个器件包含一个驱动器和一个接收器，专为具有扩展共模范围（-7V至+12V）的数据传输而设计。其传输数据速率最高可达15Mbps。ESP485系列还具备增强的静电放电保护功能，所有发送器输出和接收器输入端均采用人体模型提供±15kV的保护。驱动器具有短路电流限制功能。当驱动器输出因热关断电路进入高阻态时，驱动器可防止过大的功耗。接收器输入端采用“完全故障安全”设计，确保当接收器输入端浮空、短路或端接但无驱动时，接收器输出为逻辑高电平。两款器件均具有上电/掉电模式，无毛刺的驱动器输出允许收发器在数据总线上热插拔。其CMOS设计在保持对过载或ESD损坏的鲁棒性的同时，显著降低了功耗。典型静态电流在操作期间仅为300uA，在关断模式下为1uA。ESP485设计用于半双工通信，提供SOP8封装。

商品特性

为RS-485 I/O引脚提供ESD保护
高数据速率：5V供电时达15Mbps，3.3V供电时达15Mbps
±15kV人体模型ESD保护
3V至5.5V电源电压范围
1uA低电流关断模式
-7V至+12V共模输入电压范围
允许总线上最多连接256个收发器
热关断
驱动器过载保护的限流功能
完全故障安全（开路、短路、端接）接收器

应用领域

电信
低功耗RS-485收发器
综合业务数字网
工业控制局域网
电磁干扰敏感应用中的收发器
分组交换
电平转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	2.5Mbps
