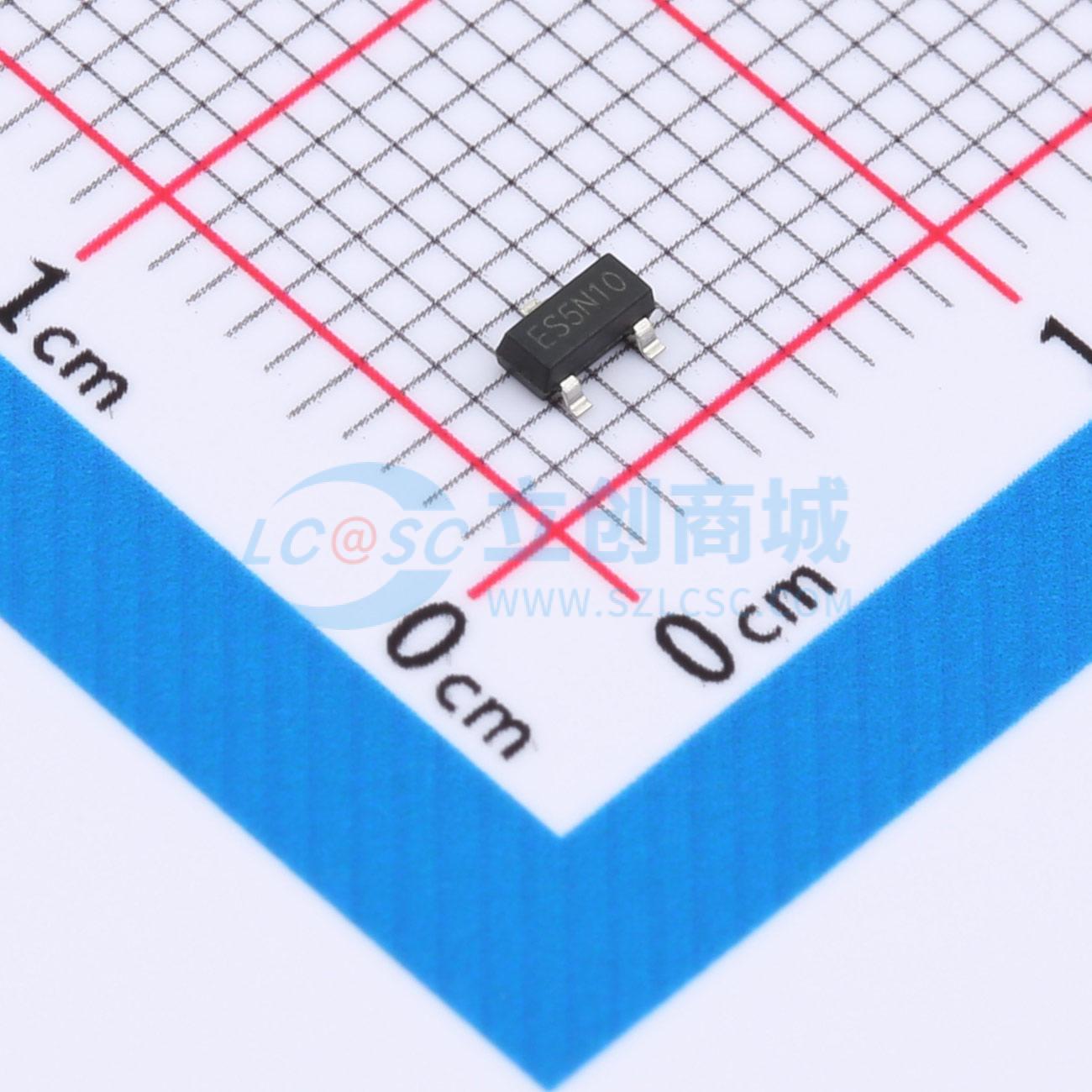

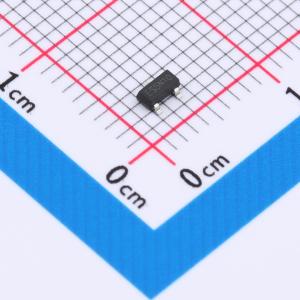

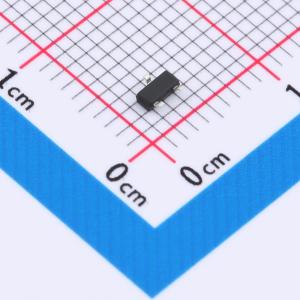

SI2324A-TP
1个N沟道 耐压:100V 电流:2.6A
- 描述
- N沟道，100V，2.6A，90mΩ@10V；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SI2324A-TP
- 商品编号
- C41365193
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 2.6A | |
| 导通电阻(RDS(on)) | 90mΩ@10V；120mΩ@4.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.65V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.2nC@10V | |
| 输入电容(Ciss) | 206pF | |
| 反向传输电容(Crss) | 1.4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 29pF |
商品概述
SI2324A-TP是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的漏源导通电阻。该器件适用于DC-DC转换、电源开关和充电电路。标准产品SI2324A-TP为无铅产品。
商品特性
- 100V，栅源电压为10V时，漏源导通电阻=90mΩ（典型值）
- 栅源电压为4.5V时，漏源导通电阻=120mΩ（典型值）
- 采用沟槽MOSFET技术
- 高密度单元设计，实现低漏源导通电阻
- 材料：无卤素
- 可靠耐用
- 雪崩额定
- 低泄漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC转换
