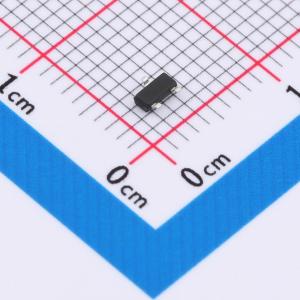

WS712M
712，两路双向ESD静电防护器件，30kV，CJ：40pF；RS485/RS422串口通讯防护
- 描述
- 712，7V/12V两路双向ESD静电防护器件，30kV，CJ：40pF；RS485/RS422串口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- WS712M
- 商品编号
- C41365181
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034321克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 16.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
WS712M 可保护敏感半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其采用大横截面积结以传导高瞬态电流，提供理想的板级保护电气特性，例如快速响应时间、低工作电压。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 符合 IEC 61000-4-2 第 4 级 ESD 保护标准
- 接触放电保护能力达 ±30kV
- 空气放电保护能力达 ±30kV
- 符合 IEC 61000-4-4 EFT 保护标准
- EFT 保护能力达 35A (5/50ns)
- 峰值脉冲功率为 400W (8/20us)
- 符合 RoHS 标准
- 双向配置
- 输入/输出电容典型值为 40pF
- 低钳位电压
- 采用 SOT-23 封装
应用领域
- RS-485
- 安全系统
- 自动取款机
- HFC 系统
