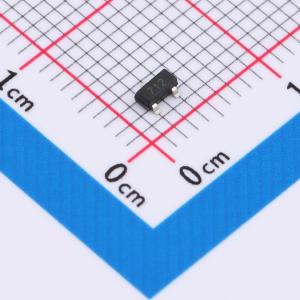

温馨提醒：图片仅供参考，商品以实物为准
EST23C712V
712，两路双向ESD静电防护器件，30kV，CJ：40pF；RS485/RS422串口通讯防护
- 描述
- 712，7V/12V两路双向ESD静电防护器件，30kV，CJ：40pF；RS485/RS422串口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- EST23C712V
- 商品编号
- C41365182
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.060079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 16.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
EST23C712V可保护敏感半导体元件，使其免受静电放电（ESD）及其他电压引起的瞬态事件造成的损坏或故障。它们具有大截面积结，可传导高瞬态电流，具备适用于电路板级保护的理想电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它为设计人员提供了保护一条双向线路的灵活性。
商品特性
- IEC 61000-4-2 4级ESD保护
- ±30kV接触放电
- ±30kV空气放电
- IEC 61000-4-5（8/20μs）
- 17A（引脚1、2 - 引脚3）
- 22A（引脚1、2 - 引脚3）
- 400W峰值脉冲功率（8/20μs）
- 符合RoHS标准
- 双向配置
- IO电容：40pF（典型值）
- 低钳位电压
- SOT-23封装
应用领域
- RS-485
- 安全系统
- 自动取款机
- HFC系统
