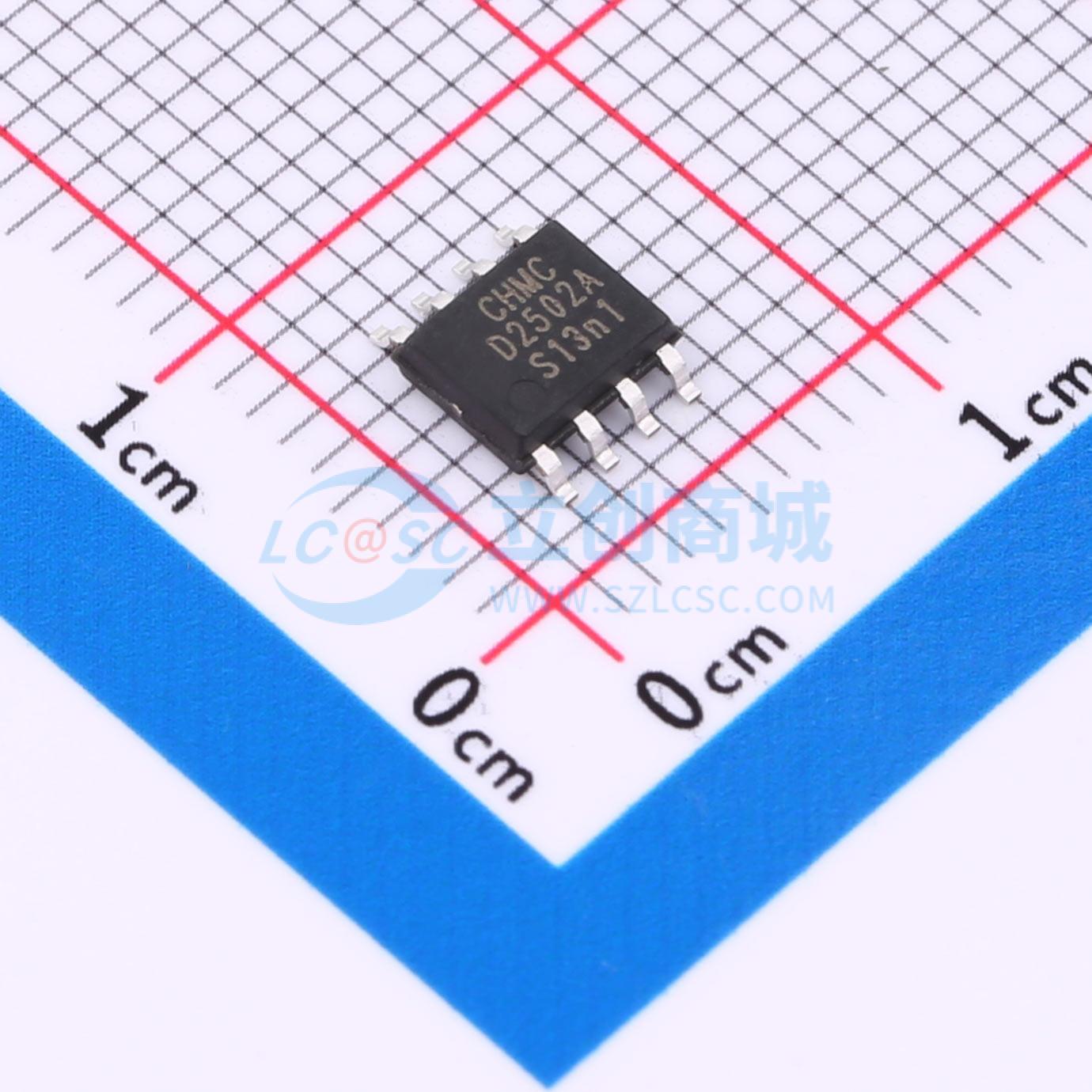

D2502A

380KHz 28V 3A 开关电流降压型DC-DC转换器

描述: D2502A是一款高效降压型DC-DC转换器,具有380KHz固定开关频率,可以提供最高3A的输出电流能力。该电路具有低纹波,出色的线性调整率与负载调整率等特点。内置固定频率振荡器与频率补偿电路,简化了电路设计。PWM控制环路可以调节占空比从0~100%之间线性变化。内置使能功能、输出过电流保护功能。当输出短路时,开关频率从380KHz降至80KHz。内部补偿模块可以减少外围元器件数量。
品牌名称: Silicore(芯谷)
商品型号: D2502A
商品编号: C41360766
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.00013克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

D2502A是一款高效降压型DC-DC转换器，具有380KHz固定开关频率，可以提供最高3A的输出电流能力。该电路具有低纹波，出色的线性调整率与负载调整率等特点。内置固定频率振荡器与频率补偿电路，简化了电路设计。PWM控制环路可以调节占空比从0~100%之间线性变化。内置使能功能、输出过电流保护功能。当输出短路时，开关频率从380KHz降至80KHz。内部补偿模块可以减少外围元器件数量。

商品特性

3.6V到30V宽输入电压范围
输出电压从1.222V到23V可调
最大占空比100%
最小压降0.6V
固定380KHz开关频率
最大3A开关电流
内置功率MOS
效率高，线性与负载调整率好
EN脚TTL关机功能
EN脚具有迟滞功能
内置热关断、限流、输出短路等保护功能
SOP8封装

应用领域

LCD电视与显示屏
数码相框
机顶盒
路由器通讯设备供电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 5 个)

个

起订量：5 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~30V
	输出电压	1.222V~23V
	输出电流	3A
	开关频率	380kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	内置
	输出类型	可调
