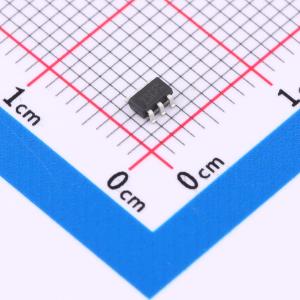

TS223C

TS223是触摸键检测IC，提供1个触摸键。触摸检测IC是为了用可变面积的键取代传统的按钮键而设计的。低功耗和宽工作电压是触摸键的DC和AC特点。TS223采用SSOP16、SOT23 - 6的封装形式封装。

• 工作电压2.0V ~ 5.5V
• 工作电流：@VDD = 3V，无负载，SLRFTB = 1时，低功耗模式下典型值1.5μA，最大值3.0μA；快速模式下典型值3.5μA，最大值7.0μA。@VDD = 3V，无负载，SLRFTB = 0时，低功耗模式下典型值2.0μA，最大值4.0μA；快速模式下典型值6.5μA，最大值13.0μA
• 最长响应时间大约为快速模式下60mS，低功耗模式下220mS @ VDD = 3V
• 灵敏度可由外部电容(0 ~ 50pF)调节
• 由选择管脚（SLRFTB管脚）提供两个采样长度的选择
• 人体触摸检测稳定，可取代传统的直接的开关键
• 由选择管脚（LPMB管脚）提供快速模式和低功耗模式的选择
• 由选择管脚（TOG管脚）提供直接模式、触发模式的选择，同时还保留漏极开路(Open Drain)输出模式，OPDO管脚为漏极开路(Open Drain)输出，Q管脚为CMOS输出
• 各输出模式都可通过选择管脚（AHLB管脚）选择高电平或者低电平有效
• 由选择管脚（MOTB管脚）提供100sec最长输出时间选择
• 有外部上电复位管脚（RST管脚），上电之后需要约0.5sec的稳定时间，此时间段内不要对键进行触摸，此时所有功能都被禁止
• 始终进行自校准，当键没被触摸时，重校准周期约为4.0sec

• 广泛消费性产品
• 防水电器
• 按钮键取代品
