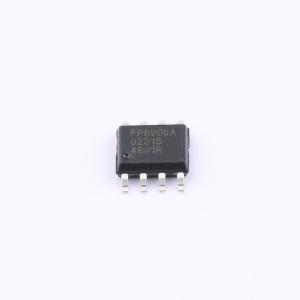

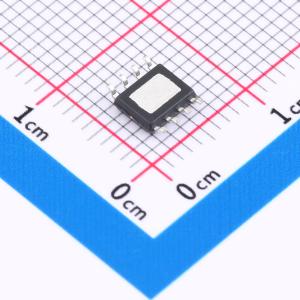

FP6908ASP
30V、1A锂离子/锂聚合物线性电池充电器
- 描述
- 是一款单节锂离子/锂聚合物电池充电IC，可在低至3.9V的输入电压下工作。可与各种类型的交流适配器配合使用。当交流适配器为电压源时，也可作为线性充电器工作。电池以恒流/恒压（CC/CV）模式充电。充电电流可通过外部电阻编程，SOP-8（外露焊盘）、TDFN-8（2mmx2mm）封装最高可达1.0A，SOT-23-5封装为500mA。还可与限流适配器配合使用，以最大限度地减少热耗散。设计有充电电流热折返功能，以保证在印刷电路板散热空间有限时的安全运行。负温度系数（NTC）热敏电阻连接在NTC和GND之间，以监测电池或环境温度。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FP6908ASP
- 商品编号
- C41360734
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2262克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.6V~6V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -20℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 75uA |
商品概述
FP6908是一款用于单节锂离子/锂聚合物电池的集成充电器IC。当使用电压源适配器供电时，FP6908可作为传统线性充电器工作。当使用限流适配器供电时，该充电器可将传统线性充电器常见的热耗散降至最低。 当作为线性充电器供电时，FP6908以常用的恒流（CC）和恒压（CV）模式为电池充电。通过外部电阻，恒定充电电流ISET可在高达1.0A的范围内进行编程设置。在整个推荐工作条件范围内，充电电压VCH的精度为1%。 如果电池电压低于最小快速充电电压VMIN阈值，充电器在充电周期开始时总是以编程电流的1/10对电池进行预充电，直到确认电池电压高于VMIN。这种低电流充电模式称为涓流模式。热折返功能旨在降低充电电流，以消除线性充电器中常见的热问题。 当电池电压降至再充电阈值以下时，充电器会自动对电池进行再充电。
商品特性
- FP6908是一款单节锂离子/锂聚合物电池充电器IC，可在低至3.9V的输入电压下工作。
- FP6908可与各种类型的交流适配器配合使用。
- 当交流适配器为电压源时，FP6908也可作为线性充电器工作。
- 电池以CC/CV（恒流/恒压）模式充电。
- 通过外部电阻，采用SOP - 8（外露焊盘）、TDFN - 8（2mmx2mm）封装时充电电流可在高达1.0A的范围内编程设置，采用SOT - 23 - 5封装时为500mA。
- FP6908也可与限流适配器配合使用，以将热耗散降至最低。
- FP6908设计有充电电流热折返功能，以确保在印刷电路板散热空间有限时安全运行。
- 负温度系数（NTC）热敏电阻连接在NTC和GND之间，用于监测电池或环境温度。
- 输入浪涌电压高达30V
- 无需外部阻断二极管
- 单节锂离子电池完整充电器
- 支持4.2V或4.35V充电电压
- 1%充电电压精度，输入过压保护
- 采用SOP - 8（外露焊盘）和TDFN - 8（2mmx2mm）封装时可编程充电电流为1A，采用SOT - 23 - 5封装时为500mA
- 充电电流热折返
- 启动后可在3.9V下工作
- NTC接口
- 无输入电源连接或充电器禁用时，电池泄漏电流小于1μA
- SOP - 8（外露焊盘）、TDFN - 8（2mmx2mm）和SOT - 23 - 5封装
应用领域
- 智能手持设备
- 便携式仪器
- 真无线立体声（TWS）
- 电子烟
- 玩具
