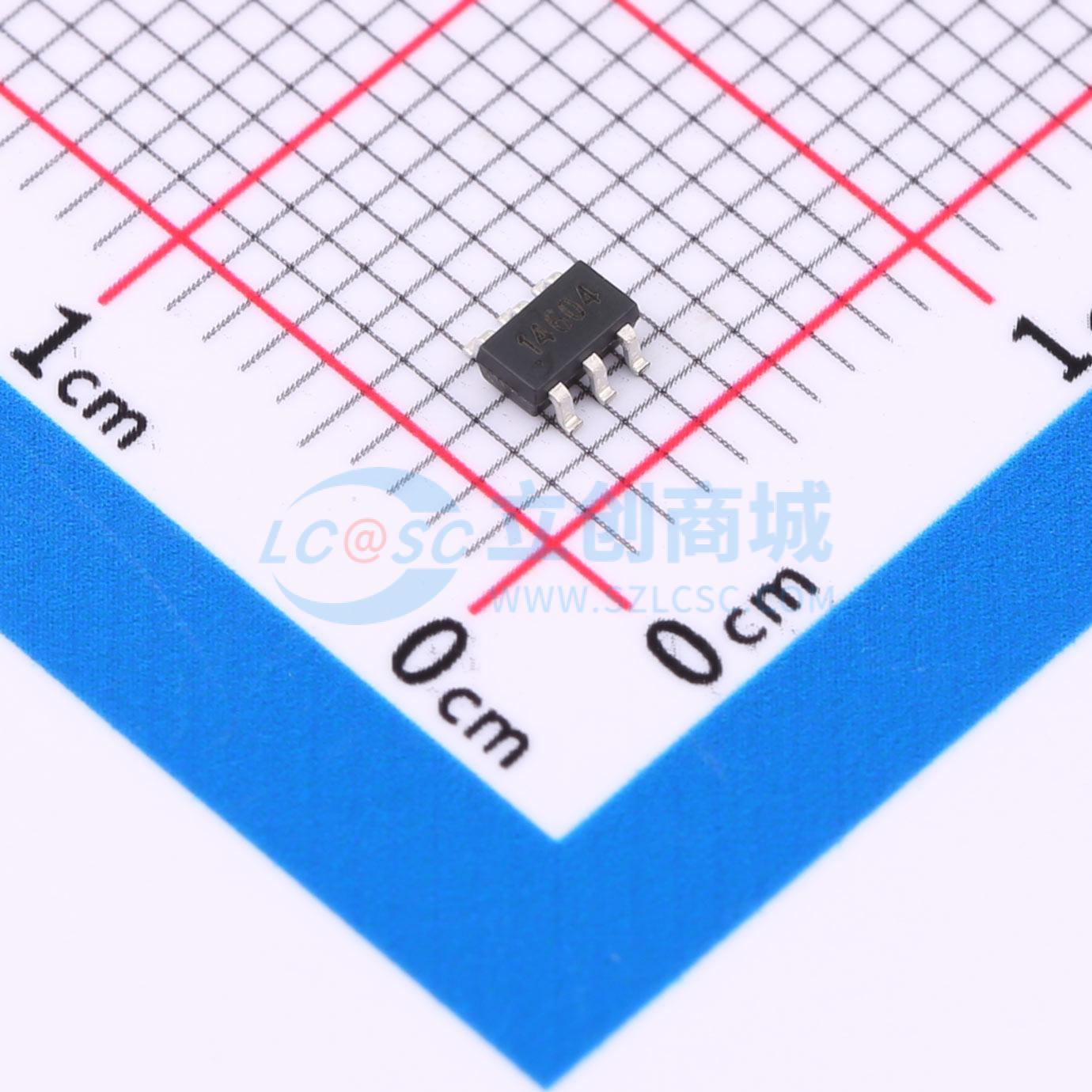

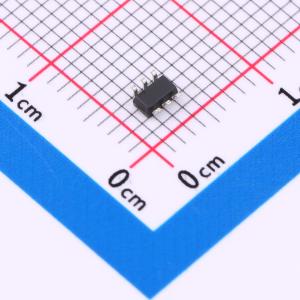

温馨提醒：图片仅供参考，商品以实物为准

D4147

描述: D4147 为低功率接地故障断路器（GFI）控制器，用于检测危险的到接地的电流路径以及接地对零线故障。
品牌名称: Silicore(芯谷)
商品型号: D4147
商品编号: C41360784
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.098克(g)

商品概述

D4147为低功率接地故障断路器（GFI）控制器，用于检测危险的到接地的电流路径以及接地对零线故障。D4147的应用电路可以在电击造成伤害前断开负载。 D4147内部包含一个二极管整流器、高精度12V带隙并联稳压器、精密低VOS失调感应放大器、延时噪声滤波器、窗口检测比较器和一个晶闸管驱动器。通过尽可能少的外部器件，D4147就能够侦测并防护火线对地故障和零线对负载短路。D4147电路包含一个静态电流较低的内置整流器和并联稳压器，因此可搭配使用高阻值、低功率的限流电阻。内置具有温度补偿的并联稳压器、感应放大器以及偏置电路，从而可提供高精度对地故障检测。低VOS失调感应放大器允许感应线圈直接耦合到放大器的反馈信号端，无需大容量的50/60Hz交流耦合电容。内置的延时滤波器能够滤除感性负载中的高频噪声尖峰，减少了虚假有害触发。内置的晶闸管驱动器具有温度补偿，该设计可以满足大多数外部晶闸管对于驱动电流的要求。 D4147采用SOT23 - 6封装。

商品特性

应用于GFCI和RCD
内置精密感应放大器与带隙基准
内置桥式整流器
内置噪声滤波器
低压晶闸管禁用
直接直流耦合至感应线圈
晶闸管门极驱动器
漏电灵敏度可调
400μA静态电流
所需外部器件少
符合UL943标准
适合120V或220V系统
采用SOT23 - 6封装

应用领域

GFCI输出接口
GFCI电路断路器
便携式GFCI线路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	漏电保护芯片
	工作电流	400uA
	触发电压(Vt)	3.5V

	属性	参数值
	工作电压	12.2V~13.2V
	动作时间(Ton)	1ms
