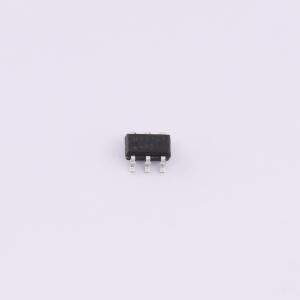

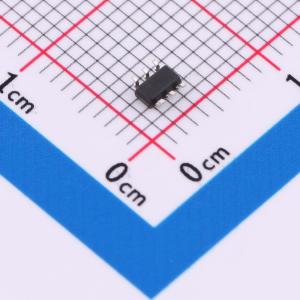

HBT191

描述: HBT191是一个单通道视频缓冲器，它内部集成6dB增益的轨到轨输出驱动器和6阶输出重建滤波器。
品牌名称: Silicore(芯谷)
商品型号: HBT191
商品编号: C41360774
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.098克(g)

商品参数

商品概述

HBT191是一个单通道视频缓冲器，它内部集成6dB增益的轨到轨输出驱动器和6阶输出重建滤波器。HBT191的-3dB带宽典型值为72MHz，压摆率为400V/μs。HBT191比无源LC滤波器与外加驱动的解决方案能提供更好的图像质量。它单电源供电范围为+2.5V到+5.5V，并有极低的工作电流14.5mA，非常适用于电池供电应用。 HBT191的输入信号为DAC的输出，可直流耦合输入或交流耦合输入。内部二极管箝位和偏置电路可用于交流耦合输入方式。HBT191还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输出。HBT191的输出可驱动直流或交流耦合单（150Ω）或双（75Ω）负载。 HBT191采用SOT23-6的封装形式封装。

商品特性

单通道6阶72MHz（HD）过滤器
输入箝位6dB增益输出驱动器和驱动双视频负载
轨到轨输出
输入电压范围包括GND
交流或直流耦合输入
交流或直流耦合输出
单电源供电范围为2.5V到5.5V
低功耗，工作电流为14.5mA

应用领域

有线电视和卫星机顶盒
通信设备
消费类视频
便携式和手持式产品
个人视频录像机
DVD播放机
高清电视
放映机和幻灯机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	视频放大器
	放大器数	单路
	滤波器阶数	6
	带宽(-3db)	72MHz
	压摆率(SR)	400V/us
	微分增益	0.02%

	属性	参数值
	微分相位	0.36deg
	输入偏置电流(Ib)	-
	工作温度	-40℃~+125℃
	单电源	2.5V~5.5V
	静态电流(Iq)	6000uA
