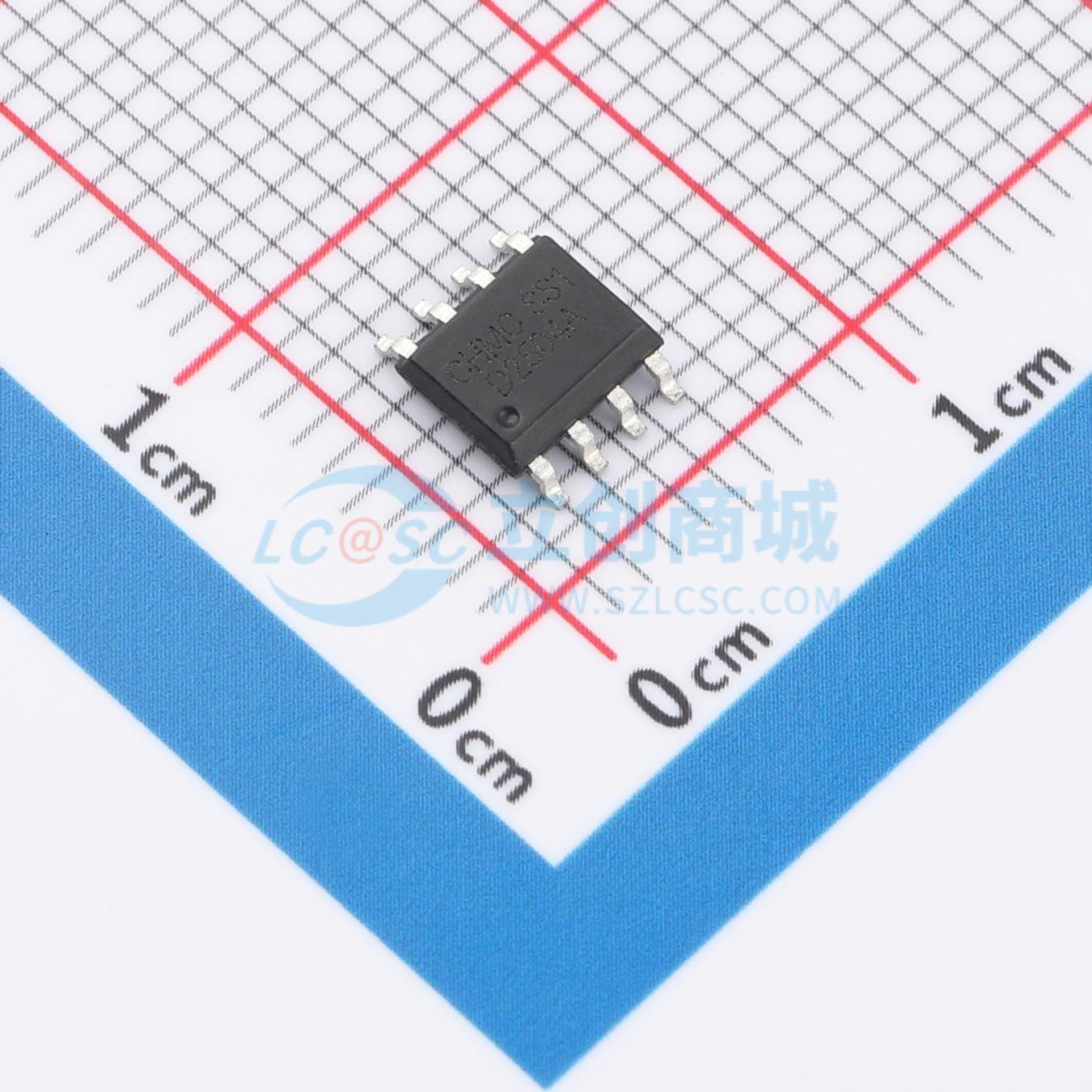

D2504A

2A 150KHz 40V 降压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: D2504A 是一款 150KHz 固定频率 PWM 降压 (step-down) DC/DC 转换器,能够驱动 2A 负载,具有高效率、低纹波和优秀的线路和负载调节性能。需要最少的外部组件,调节器使用简单,包括内部频率补偿和固定频率振荡器。
品牌名称: Silicore(芯谷)
商品型号: D2504A
商品编号: C41360767
商品封装: ESOP-8
包装方式: 管装
商品毛重: 0.426克(g)

商品参数

商品概述

D2504A是一款150KHz固定频率的PWM降压型DC/DC转换器，能够高效驱动2A负载，具有低纹波以及出色的线性和负载调节能力。该稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。 PWM控制电路能够将占空比从0到100%进行线性调节，内置使能功能和过流保护功能，还集成了内部补偿模块，以减少外部元件数量。

商品特性

4.5V至40V宽输入电压范围
输出电压可在1.235V至37V之间调节
最小压差1.5V
固定150kHz开关频率
具备2A恒定输出电流能力
内部优化功率晶体管
出色的线性和负载调节能力，具备TTL关断能力
带迟滞功能的ON/OFF引脚
具备输出恒流环路
电缆补偿功能
内置热关断功能
内置电流限制功能，内置输出过压保护

应用领域

汽车充电器
电池充电器
LED恒流驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 5 个)

个

起订量：5 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	1.235V~37V
	输出电流	2A
	开关频率	127kHz~172kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	可调
