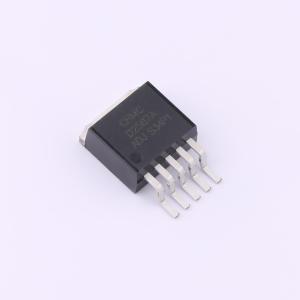

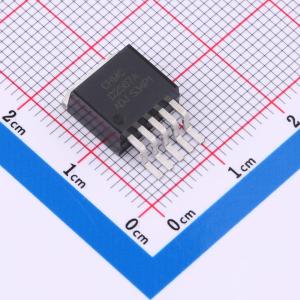

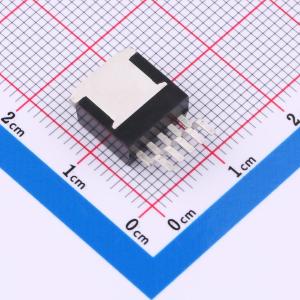

温馨提醒：图片仅供参考，商品以实物为准

D2587A-ADJ(S)

4V至40V输入，5A升压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: D2587A系列调节器是专为升压、正激和反激转换器应用设计的单片集成电路。该设备提供四种不同的输出电压版本:3.3V、5V、12V和可调电压。这些调节器需要少量外部组件,采用5A NPN开关,可在65V电压下工作。内部软启动功能减少了启动时的浪涌电流,保护电路包括电流限制、欠压锁定和热关断。
品牌名称: Silicore(芯谷)
商品型号: D2587A-ADJ(S)
商品编号: C41360768
商品封装: TO-263-5
包装方式: 管装
商品毛重: 2.2克(g)
立创商城设计参考: DCDC升压-(3)电源输入7V~15V-(2)输出24V以上方案

商品参数

商品概述

D2587A系列稳压器是一款单片集成电路，专为反激、升压和正激转换器应用而设计。该器件有四种不同的输出电压版本：3.3V、5V、12V和可调电压。这些稳压器所需的外部元件极少，因此性价比高且易于使用。数据手册中包含了典型的升压和反激稳压器电路。同时还列出了与上述开关稳压器配合使用的二极管、电容器、标准电感器和反激式变压器的选择指南。功率开关是一个5A的NPN器件，可切断65V电压。功率开关受电流和热限制电路以及欠压锁定电路的保护。该IC包含一个100kHz的固定频率内部振荡器，允许使用小型磁体。其他特性包括可降低启动期间浪涌电流的软启动模式、可抑制输入电压和输出负载瞬变的改进型电流模式控制功能以及周期性电流限制。电源系统确保在不同线路和负载条件下的输出电压容差为±4%。D2587A采用TO220 - 5和TO263 - 5封装。

商品特性

3.3V、5V、12V和可调输出版本
无需外部元件
标准电感器和变压器系列
NPN输出开关电流为5A，可切断65V电压
宽输入电压范围：4V至40V
可改善瞬态响应、线路调整率和电流限制的电流模式操作
100kHz开关频率
内部软启动功能可降低启动期间的浪涌电流
通过电流限制、欠压锁定和热关断保护输出晶体管
在不同线路和负载条件下，系统最高输出电压容差为±4%

应用领域

反激式电压稳压器
多输出稳压器
简易升压稳压器
正激转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4V~40V
	输出电压	-
	输出电流	5A
	开关频率	100kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式；升压式；正激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
