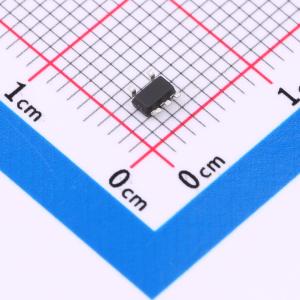

温馨提醒：图片仅供参考，商品以实物为准
LMV321
通用型、低电压、轨到轨输出放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV321是轨到轨输出运算放大器电路。它具有较宽的输入共模电压范围和输出电压摆幅，工作电压范围2.5V~5.5V。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- LMV321
- 商品编号
- C41360769
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 520V/ms | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 36nV/√Hz@50kHz | |
| 共模抑制比(CMRR) | 68dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.5V~5.5V |
商品概述
LMV321是一款具有轨到轨输出的电压反馈放大器，价格低廉。它具有较宽的输入共模电压范围和输出电压摆幅，最低工作电源电压低至2.5V，最大推荐电源电压为5.5V。 所有参数均在-45℃至+85℃的扩展温度范围内进行了规定。 LMV321在低电流消耗的情况下可提供1MHz的带宽。其输入偏置电流极低，仅为10pA，这使得LMV321可用于积分器、光电二极管放大器和压电传感器。轨到轨输入和输出特性对于单电源系统中缓冲ASIC的设计人员非常有用。 该系列放大器的应用包括安全监控器、便携式设备、电池和电源控制，以及超低功耗系统中传感器的信号调理和接口。
商品特性
- 低成本轨到轨输出：典型失调电压0.8mV
- 单位增益稳定
- 增益带宽积：1MHz
- 极低的输入偏置电流：10pA
- 工作电源电压范围为2.5V至5.5V
- 输入电压范围：当电源电压Vs = 5.5V时，为-0.1V至+5.6V
应用领域
- 安全监控器
- 便携式设备
- 电池和电源控制
- 超低功耗系统中传感器的信号调理和接口
