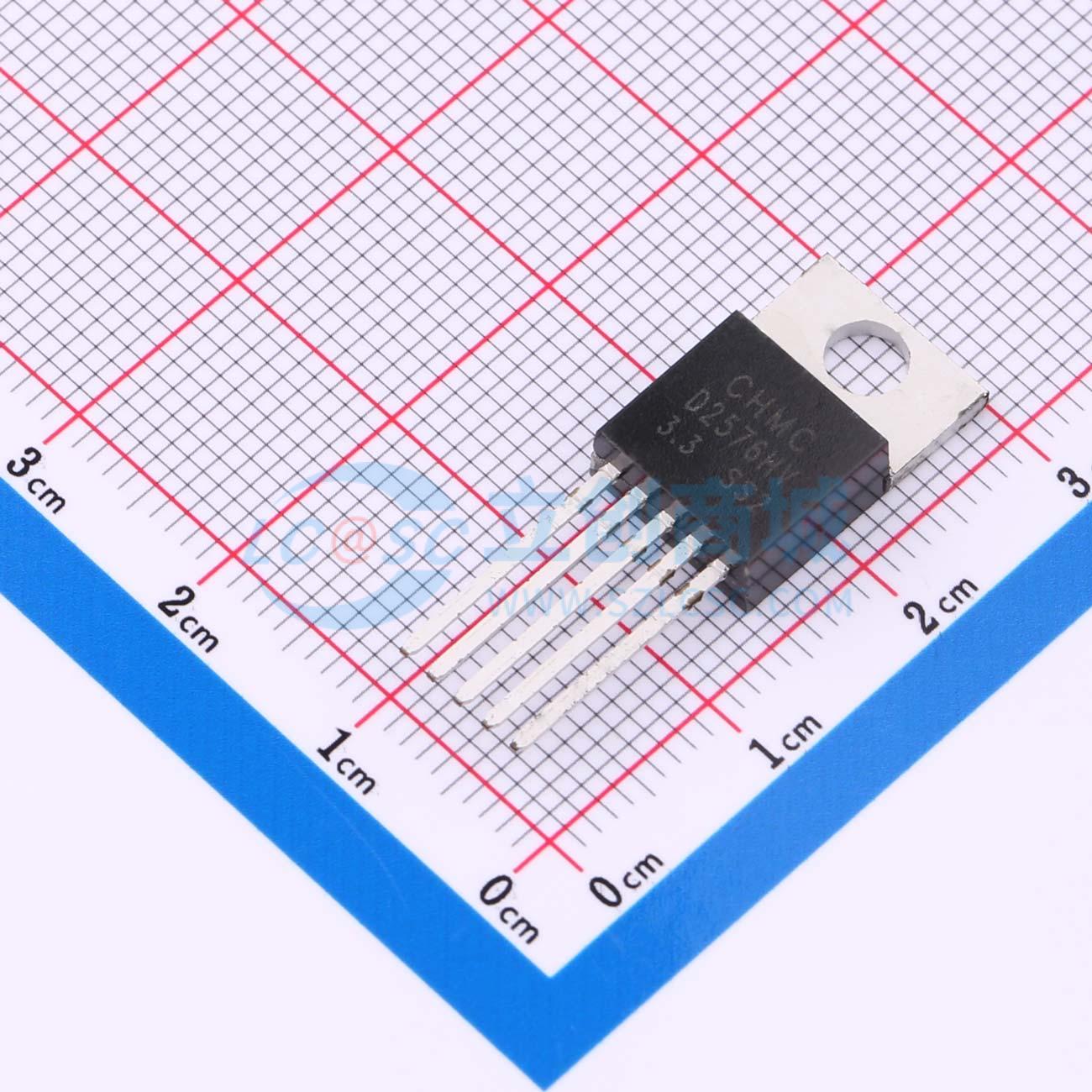

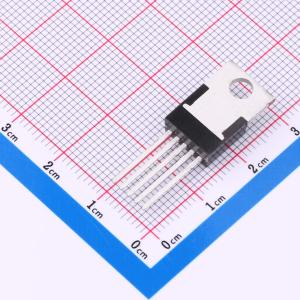

D2576HV-3.3(T)

3A降压型高压稳压器

描述: D2576HV系列是最高60V输入电压的降压型DC/DC稳压器电路，具有3A的输出电流能力，良好的线性和负载调整能力。
品牌名称: Silicore(芯谷)
商品型号: D2576HV-3.3(T)
商品编号: C41360762
商品封装: TO-220-5
包装方式: 管装
商品毛重: 0.0027克(g)

商品参数

商品概述

D2576HV系列稳压器是单片集成电路，为降压（Buck）开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。D2576HV有3.3V、5V、12V固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。 D2576HV系列是流行的三端线性稳压器的高效替代品。它能大幅减小散热器的尺寸，在某些情况下无需使用散热器。多家不同制造商提供针对D2576HV优化的标准系列电感器。这一特性极大地简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率保证±10%的容差。具备外部关断功能，典型待机电流为50μA。输出开关具备逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。 D2576HV采用TO220 - 5和TO263 - 5封装。

商品特性

3.3V、5V、12V和可调输出版本
宽输入电压范围，HV版本为40V至60V
高效率，指定输出电流为3A
52kHz固定频率内部振荡器
TTL关断能力，低功耗待机模式
使用易于获取的标准电感器
热关断和电流限制保护
可调版本输出电压范围为1.23V至57V，在电压和负载条件下最大偏差±4%

应用领域

简单高效的降压（Buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（Buck - Boost）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~60V
	输出电压	3.3V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
