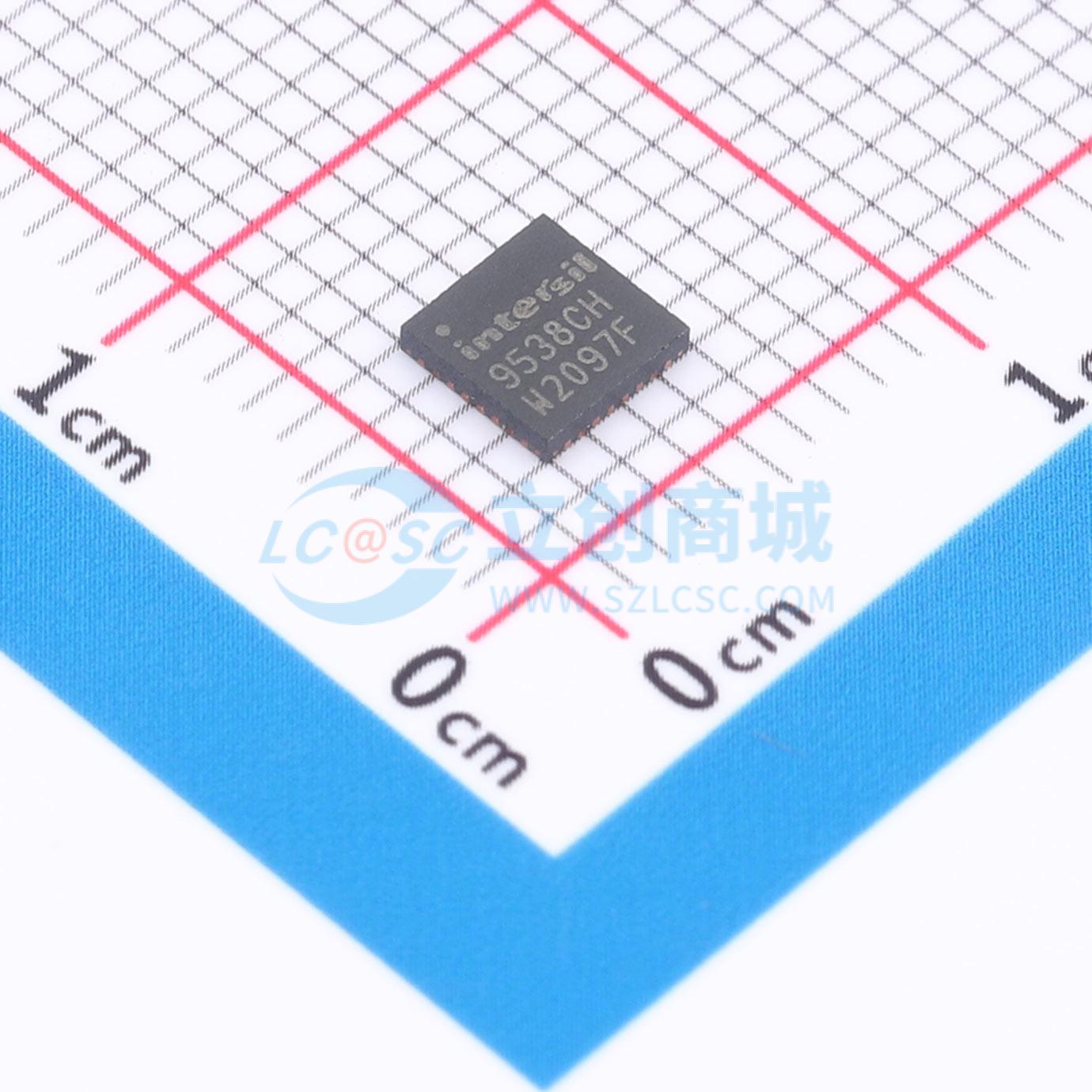

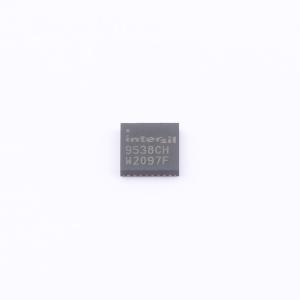

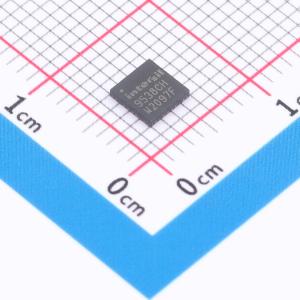

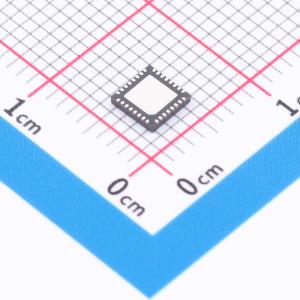

ISL9538CHRTZ-T
带SMBus接口的升降压窄直流电池充电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款降压-升压窄输出电压直流 (NVDC) 充电器，提供 NVDC 充电、系统总线调节和保护功能。在充电模式下，可接受来自各种直流电源的输入功率，并为多达 4 节串联锂离子电池的电池组安全充电。作为 NVDC 拓扑充电器，还可将系统输出调节到窄直流范围内，以实现稳定的系统总线电压。支持从 2 至 4 节电池到输入端口的降压、升压或降压-升压操作，提供 SMBus/I²C 串行通信，可对许多关键参数进行编程，以提供定制解决方案。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL9538CHRTZ-T
- 商品编号
- C3682285
- 商品封装
- TQFN-32(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 23.4V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 2~4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | - | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | - | |
| 均衡电流 | - | |
| 接口类型 | I2C；SMBus | |
| 功能特性 | 自动再充电；涓流充电 |
商品特性
- 适用于2节、3节或4节锂离子电池的降压-升压窄输出电压直流充电器
- 输入电压范围：3.9V至23.4V（无死区）
- 系统输出电压：2.4V至18.304V
- 自主充电选项（自动完成充电）
- 正向直通模式
- 系统电源监控PSYS输出，符合IMVP规范
- 开关频率高达1MHz
- 适配器电流和电池电流监控（AMON/BMON）
- PROCHOT#开漏输出，符合IMVP规范
- 允许对耗尽电池进行涓流充电
- 涡轮模式下的理想二极管控制
- 提供两级适配器电流限制
- 100%双场效应晶体管纯降压模式选项
- 电池运输模式选项
- 兼容SMBus和自动递增I²C总线
- 4x4 32引脚薄型四方扁平无引线封装
应用领域
- 平板电脑
- 超级本
- 笔记本电脑
- 移动电源
- 任何需要电池的USB-C接口便携设备
