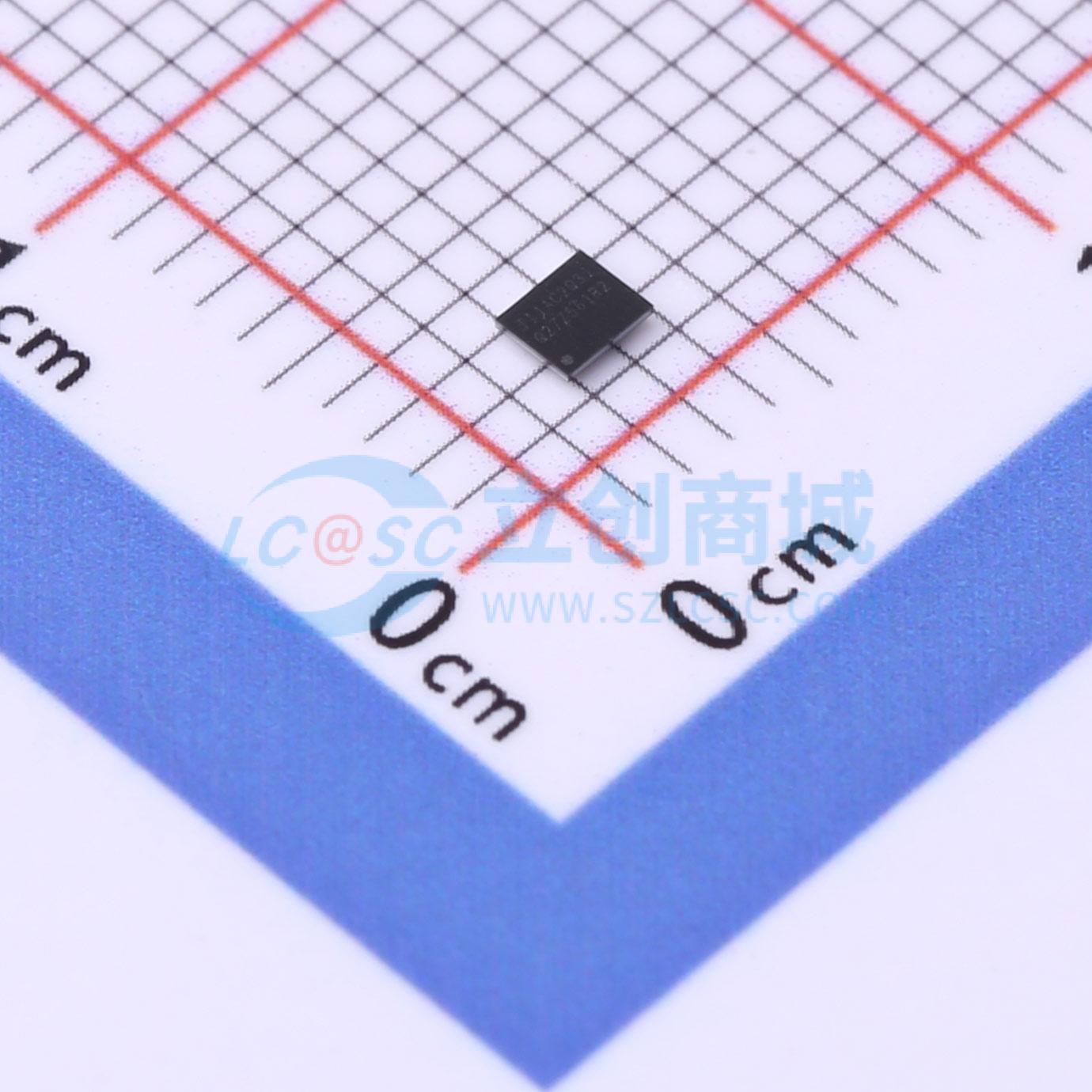

BQ27Z561YPHR-R2

适用于1芯锂离子电池组的电池电量监测计解决方案

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: BQ27Z561-R2 适用于 1 节锂离子电池组的 Impedance track 电池电量监测计解决方案
品牌名称: TI(德州仪器)
商品型号: BQ27Z561YPHR-R2
商品编号: C3682313
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

BQ27Z561-R2 是适用于1节串联电芯锂离子电池包的Impedance Track™电池电量监测计解决方案。德州仪器 (TI) BQ27Z561-R2 Impedance Track™ 电量监测计解决方案是一个高度集成且精确的单节串联电池电量监测计，具有闪存可编程的定制精简指令集 CPU(RISC) 和 SHA-256 认证，适用于锂离子和锂聚合物电池包。单节电池包括并联电芯，可提高容量。BQ27Z561-R2 电量监测计通过 I2C 兼容接口和 HDQ 单线接口进行通信，并具有几个有助于实现准确电量监测应用的关键功能。通过集成的温度检测功能（内部和外部选项），可实现系统和电池温度测量。集成的 SHA-256 功能有助于在系统和电池包之间实现安全识别。中断功能和 BTP 功能有助于 BQ27Z561-R2 器件在出现特定的充电状态 (SOC)、电压或温度条件时通知系统。通过低压运行，即使在深度放电的情况下，系统也能够继续监控电池。在低活动状态下，将该器件设置为低功耗库仑计数 (CC) 模式，从而使该器件能够继续库仑计数，同时显著降低工作电流。

商品特性

支持低至 1mΩ 的高侧和低侧电流检测电阻
支持电池包侧电量监测，包括增强型健康状况(SOH) 算法
提供基于预测的 OCV 的快速 QMax 更新选项
SHA-256 认证响应器，用于提高电池包安全性
精密的充电算法
支持JEITA增强型充电，提供RSOC充电补偿选项
两个独立的 ADC
支持电流和电压同步采样
高精度库伦计数器，输入偏移误差:< 1 μV（典型值）
低电压运行范围:2V
宽量程电流应用:1mA 至大于 5 A
高电平或低电平有效脉冲或电平中断引脚
支持电池跳变点 (BTP)
支持节能模式
典型睡眠模式电流:< 11 μA
典型深度睡眠模式电流:< 9 μA
典型休眠模式电流:< 3 μA
典型关断模式电流:< 1.9 μA
支持内部和外部温度检测功能
集成诊断使用寿命数据监控器和黑盒记录器
400kHz I2C 总线通信接口，适用于高速编程和数据访问
用于与主机通信的 HDQ 单线接口
紧凑型 12 引脚 DSBGA 封装 (YPH)

应用领域

智能手机
数码相机和视频摄像机
平板电脑计算
便携式和可佩戴式健康设备
便携式音频设备

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2V~5.5V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	3uA
	均衡电流	-
	接口类型	I2C；HDQ
	功能特性	恒压充电；恒流充电
