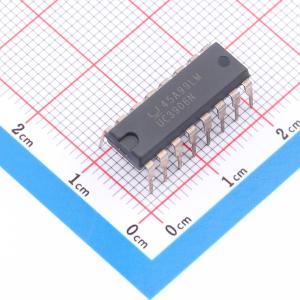

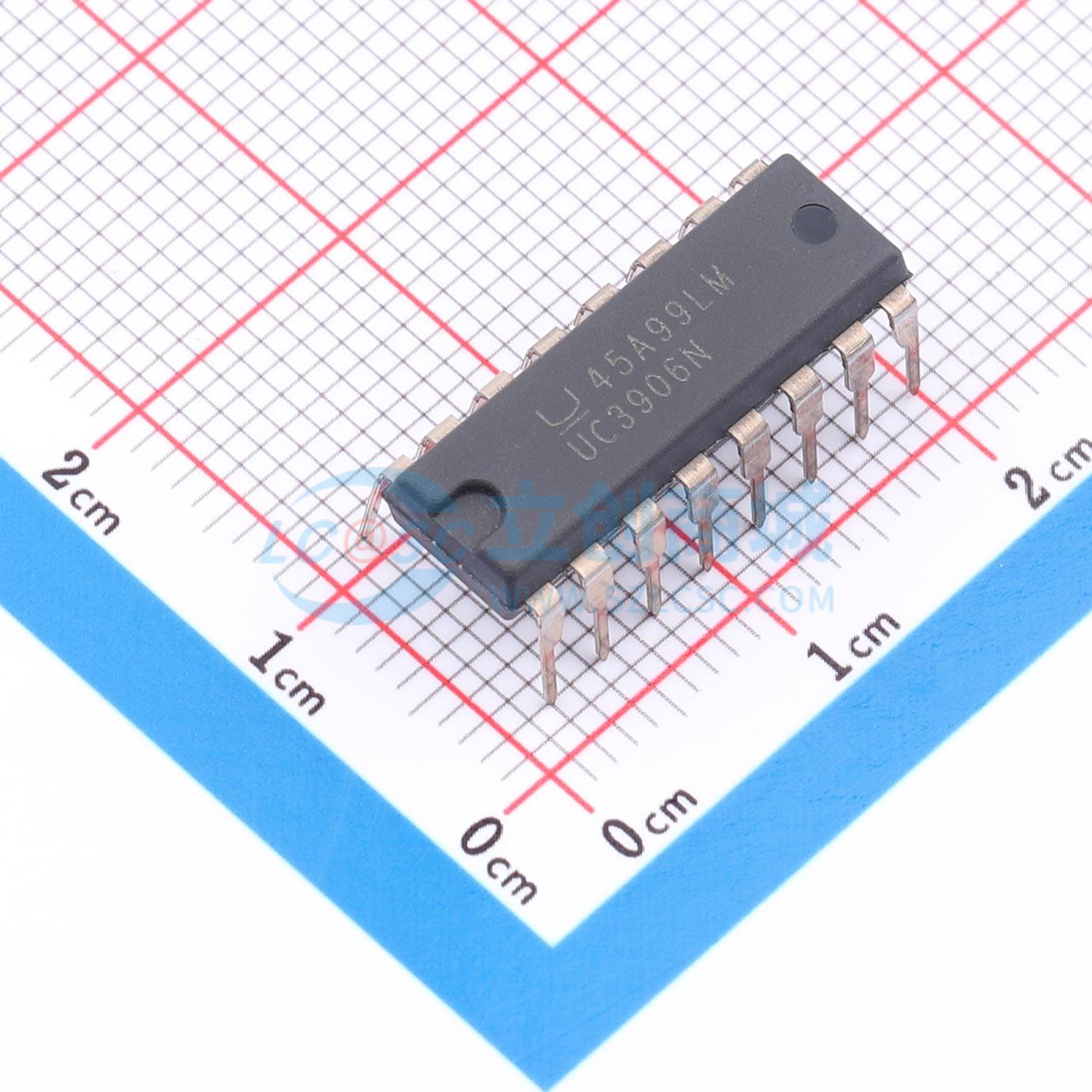

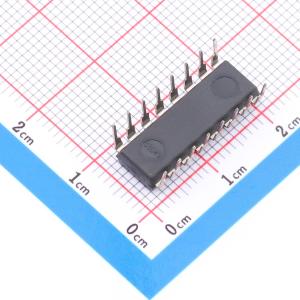

UC3906N

密封铅酸电池充电器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 电池充电器控制器包含所有必要电路，可对密封铅酸电池的充电和保持周期进行优化控制。这些集成电路通过三个独立的充电状态（大电流充电状态、受控过充电状态和精确浮充电或待机状态）来监控和控制充电器的输出电压和电流。通过跟踪铅酸电池标称温度特性的内部参考，可在较宽的温度范围内保持最佳充电条件。典型待机电源电流仅为1.6mA，使这些IC能够可预测地监测环境温度
品牌名称: TI(德州仪器)
商品型号: UC3906N
商品编号: C3682377
商品封装: PDIP-16
包装方式: 管装
商品毛重: 2.345833克(g)

商品参数

商品概述

UC2906系列电池充电器控制器包含最优控制密封铅酸电池充电与维持周期所需的全部电路。这些集成电路通过三个独立的充电阶段监控并控制充电器的输出电压和电流，分别为大电流充电阶段、受控过充电阶段，以及精确浮充（待机）阶段。内部基准可跟踪铅酸电池单元的标称温度特性，可在较宽温度范围内维持最优充电条件。典型待机电源电流仅为1.6mA，可让该类IC稳定预测性地监控环境温度。独立的电压回路和限流放大器通过控制板载驱动器调节充电器的输出电压和电流水平。驱动器可为外部功率器件提供至少25mA的基极驱动。电压和电流检测比较器用于检测电池状态，并向充电状态逻辑输出逻辑信号。带涓流偏置输出的充电使能比较器可用于实现充电器的低电流开启模式，防止电池单元短路等异常条件下进行大电流充电。该器件还包含电源欠压检测电路，带有逻辑输出用于指示输入电源是否存在。此外，充电器的过充电阶段可通过过充电指示输出和过充电终止输入进行外部监控与终止。

商品特性

为实现最大电池容量和使用寿命提供最优控制
内部状态逻辑提供三个充电阶段
精确基准可随温度变化跟踪电池需求
可同时控制充电器输出端的电压和电流
具备系统接口功能
典型待机电源电流仅为1.6mA

应用领域

密封铅酸电池充电器
双电平浮充充电器

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	40V
	最大充电电流	-
	电池类型	铅酸电池

	属性	参数值
	电池节数	-
	工作温度	0℃~+70℃
	电池温度检测	支持
	静态电流(Iq)	1.6mA
	功能特性	恒流充电；充电终止；自动再充电；涓流充电
