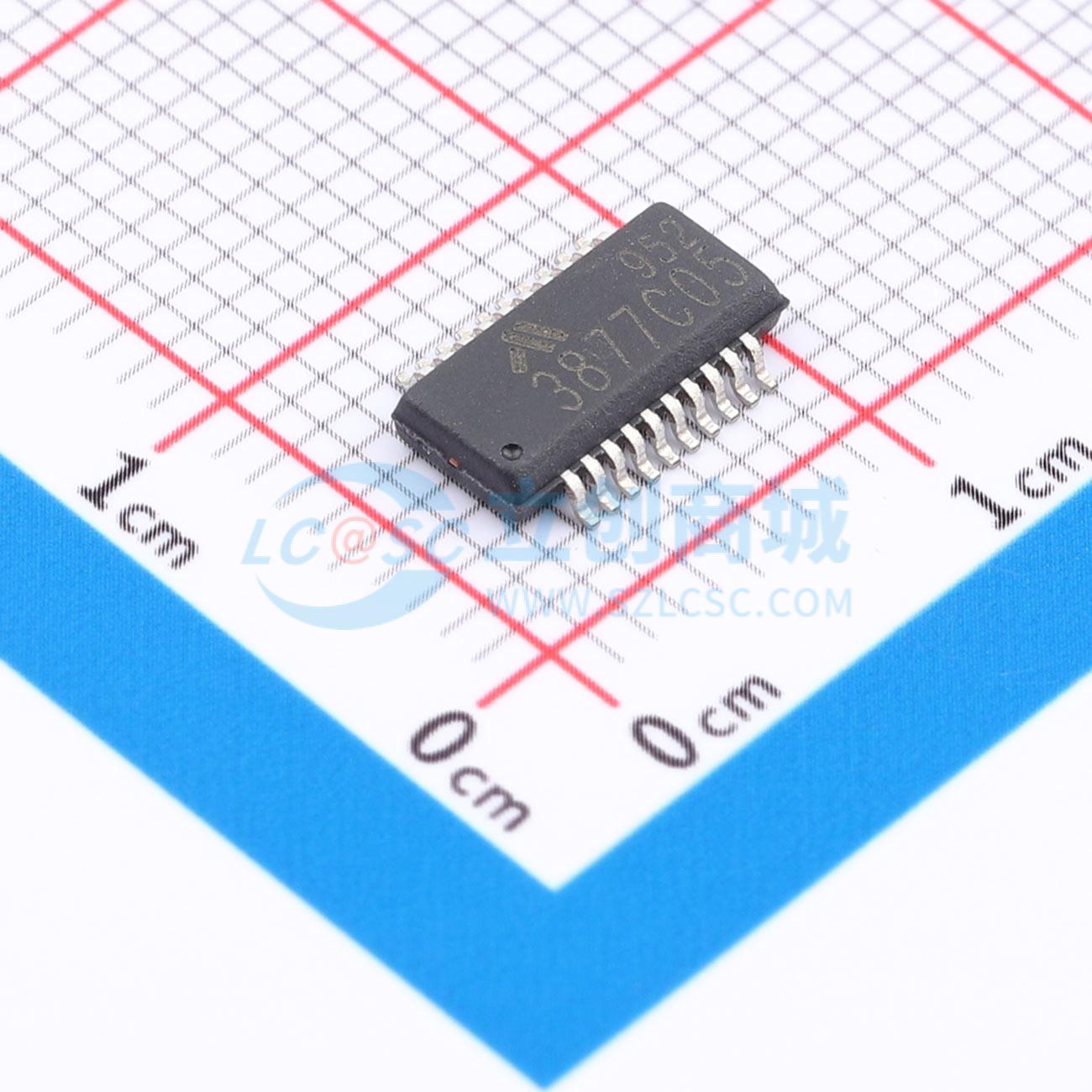

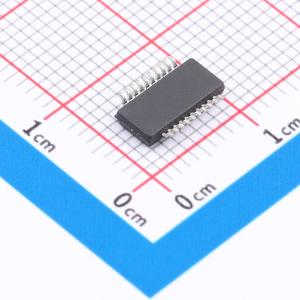

MM3877C05WBE
4-7 节锂离子/锂聚合物电池保护 IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MITSUMI(美上美)
- 商品型号
- MM3877C05WBE
- 商品编号
- C3682317
- 商品封装
- SON-6C
- 包装方式
- 编带
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；均衡芯片 | |
| 工作电压 | 3.5V~31.5V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 4~7 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 20uA | |
| 均衡电流 | 6mA | |
| 接口类型 | - | |
| 功能特性 | - |
商品概述
MM3787系列是采用高压CMOS工艺的保护IC，用于可充电锂离子或锂聚合物电池的过充、过放、过流、温度保护以及电池平衡控制。该IC能够检测可充电4 - 7节锂离子或锂聚合物电池的过充、过放、放电过流、充电过流和短路情况。此外，还可以通过外部NTC热敏电阻进行温度检测和电池平衡控制。IC的内部电路由电压检测器、参考电压源、振荡器、计数器电路和逻辑电路等组成。也可以采用多个IC进行堆叠配置，因此可以为7节以上电池的应用配置低成本、节省空间的保护电路。
商品特性
- 检测/释放电压/温度的高精度 （除非另有说明，Topr = +25°C）
- SEL引脚可设置为4节电池保护至7节电池保护。
- 省电功能 过放检测后，如果未连接充电器且任何电池电压低于过放释放电压，并且省电延迟时间已过，IC进入省电模式。 在省电模式下，IC停止不必要的电路并降低电流消耗。
- 级联连接 通过级联两个IC，可以保护8节或更多节电池。 通过将高端IC的OV引脚和DCHG引脚分别连接到低端IC的SOC引脚和SDC引脚，可以将充电/放电控制信号从高端IC传输到低端IC，并将充电/负载连接信号从低端IC传输到高端IC。级联连接时无需增加外部电路数量即可支持各种功能。
- 0V电池充电功能 可选择“允许”或“禁止”
- 电流消耗 平均电流消耗（正常模式） 典型值20.0μA，最大值30.0μA（VCELL = 3.5V） 电流消耗（省电模式） 典型值1.0μA，最大值1.5μA（VCELL = 1.8V）
- 过充释放功能有2种选择（电压降低、移除充电器）。
- 过放释放功能有2种选择（电压升高、移除负载）。
- 高/低温保护检测温度精度由设计保证。 检测精度可能会随所用NTC热敏电阻的规格而变化。
- 输入电流 V7引脚输入电流（正常模式） 典型值0.2μA，最大值0.5μA（VCELL = 3.5V） Vn引脚输入电流（正常模式）n = 1 ~ 6 最小值 -0.3μA，最大值 +0.3μA（VCELL = 3.5V） Vn引脚输入电流（电池平衡模式）n = 1 ~ 7 最小值3.0mA，典型值6.0mA（VCELL = 4.5V）
应用领域
- 锂离子可充电电池组
- 锂聚合物可充电电池组
