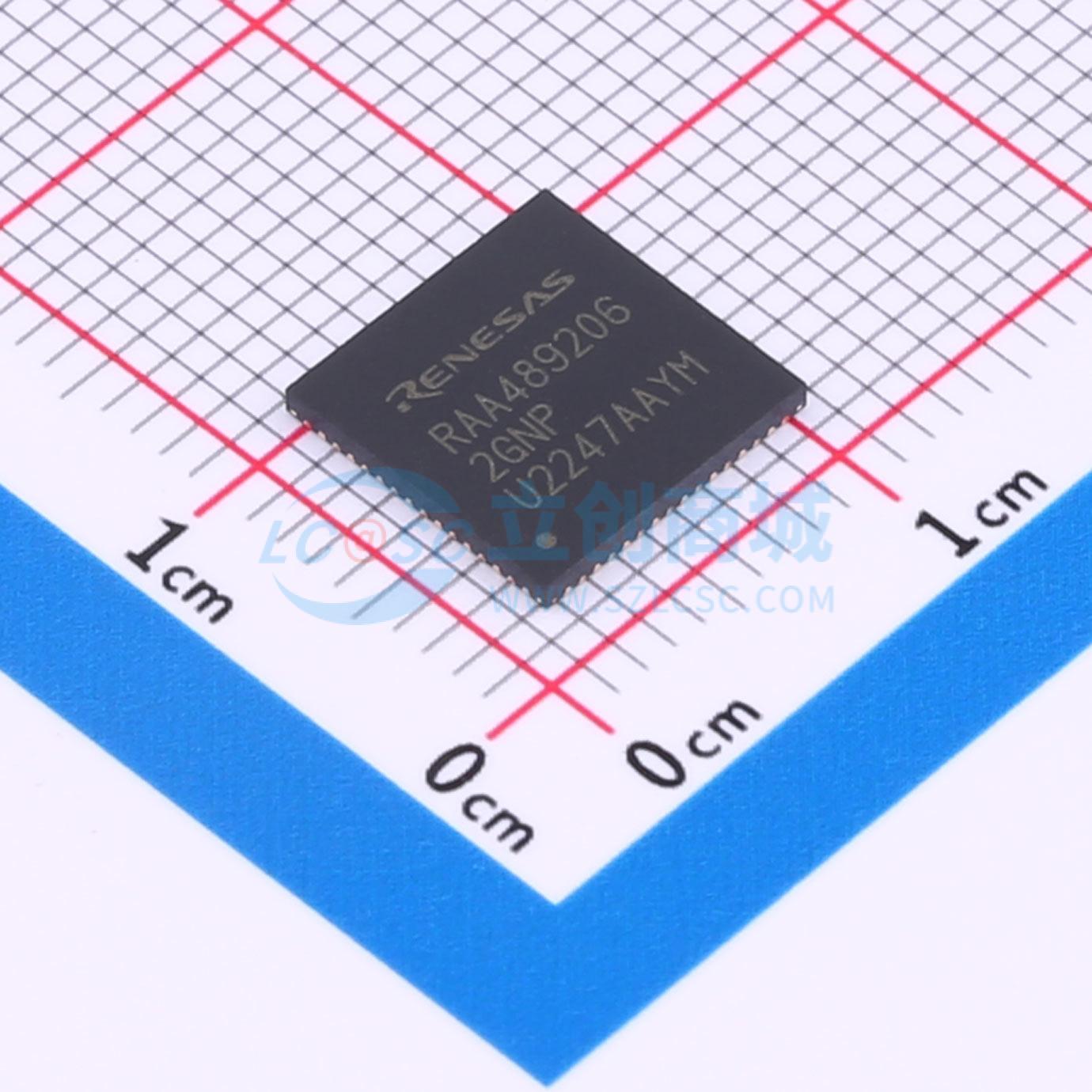

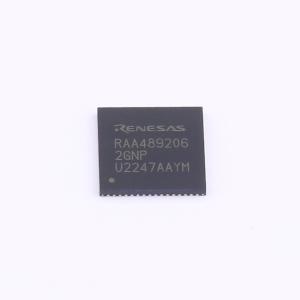

RAA4892062GNP#AA5
16 细胞电池前端
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RAA489206是一款16节电池前端（BFE）IC，是任何电池管理系统（BMS）的关键组件。它会定期扫描电池状态和运行环境，以优化电池寿命并防止严重故障。为管理电池组的整体状态，差分多路复用器和16位ADC可对电池电压、温度和负载电流进行精确监测。RAA489206支持I2C、SPI和带CRC的SPI协议，使客户能够在专有电池管理解决方案中连接MCU。低电流消耗，空闲模式平均电流为200μA，运输模式电流小于18μA，可最大程度延长电池组的存储和放电寿命。RAA489206具备内部电池均衡电路，每节电池可提供8mA的均衡电流，也支持更高电流的外部电池均衡。这款16节高压BFE IC采用带散热焊盘的高效64引脚QFN封装。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RAA4892062GNP#AA5
- 商品编号
- C3682740
- 商品封装
- QFN-64(9x9)
- 包装方式
- 托盘
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 3.3V；3.3V | |
| 电池类型 | - | |
| 电池节数 | 16 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 18uA | |
| 均衡电流 | 8mA | |
| 接口类型 | SPI；I2C |
商品概述
RAA489206是一款16节电池前端（BFE）IC，是任何电池管理系统（BMS）的关键组件。它会定期扫描电池状态和运行环境，以优化电池寿命并防止严重故障。 为管理电池组的整体状态，差分多路复用器和16位ADC可对电池电压、温度和负载电流进行精确监测。 RAA489206支持I2C、SPI和带CRC的SPI协议，使客户能够在专有电池管理解决方案中连接MCU。 低电流消耗，空闲模式平均电流为200μA，运输模式电流小于18μA，可最大程度延长电池组的存储和放电寿命。 RAA489206具备内部电池均衡电路，每节电池可提供8mA的均衡电流，也支持更高电流的外部电池均衡。 这款16节高压BFE IC采用带散热焊盘的高效64引脚QFN封装。
商品特性
- 高热插拔额定值：62V
- 电池电压（VCELL）精度：±10mV
- 电池组电流（IPACK）精度：±0.2%
- 16位电池电压（VCELL）和电池组电流（IPACK）测量
- 充电/负载唤醒检测电路
- 4引脚通用输入输出（GPIO）端口
- 集成3.3V稳压器
- 支持I2C、SPI和带CRC的SPI通信
应用领域
- 电动自行车、电动滑板车和电动摩托车等轻型电动车
- 无线电动工具和园艺工具
- 家用电器
- 24V、36V、42V和48V便携式电池组
- 电信和服务器农场
- 太阳能农场
- 储能系统
