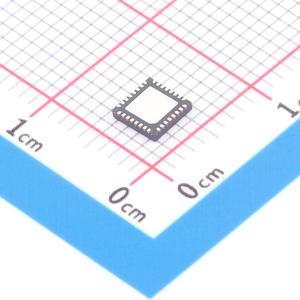

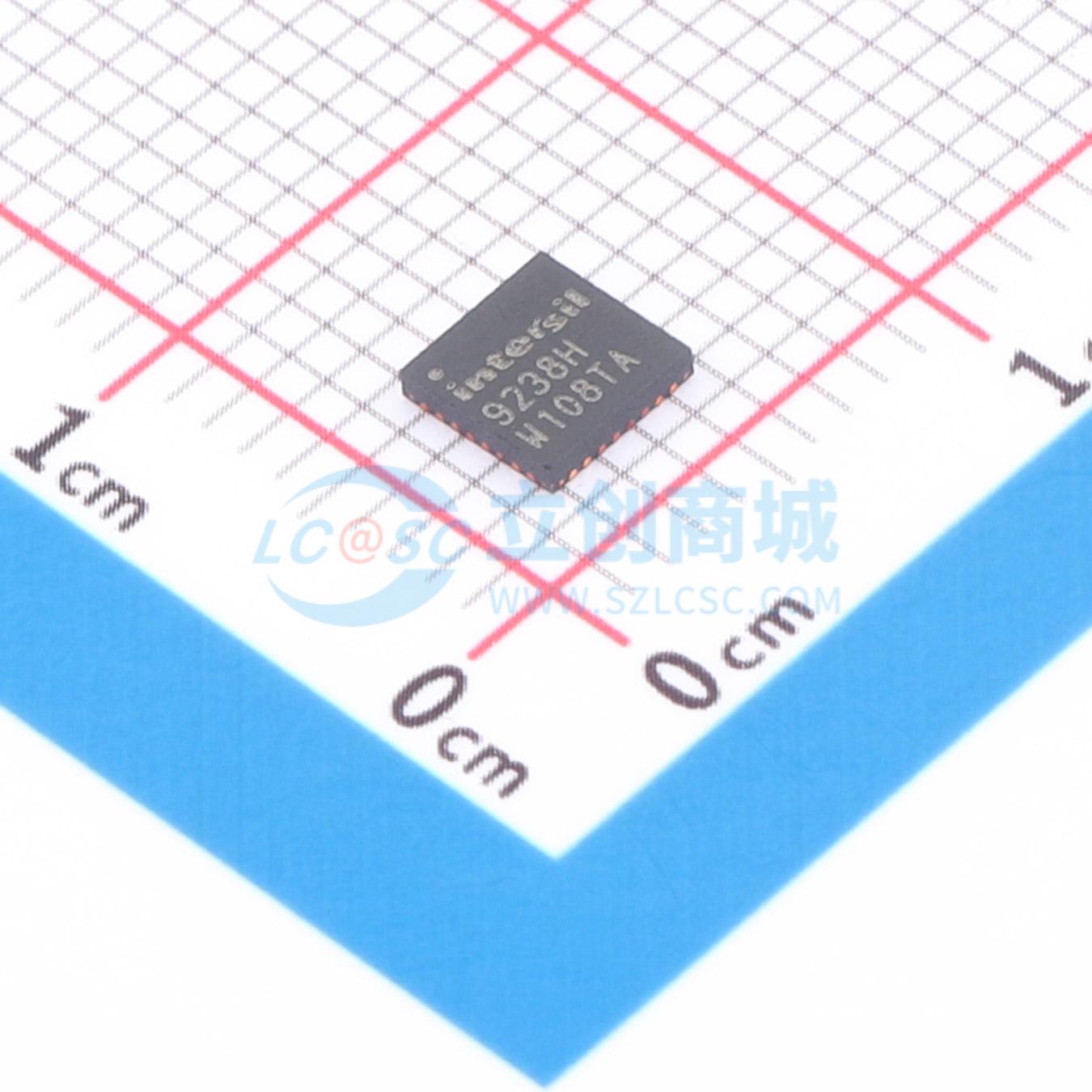

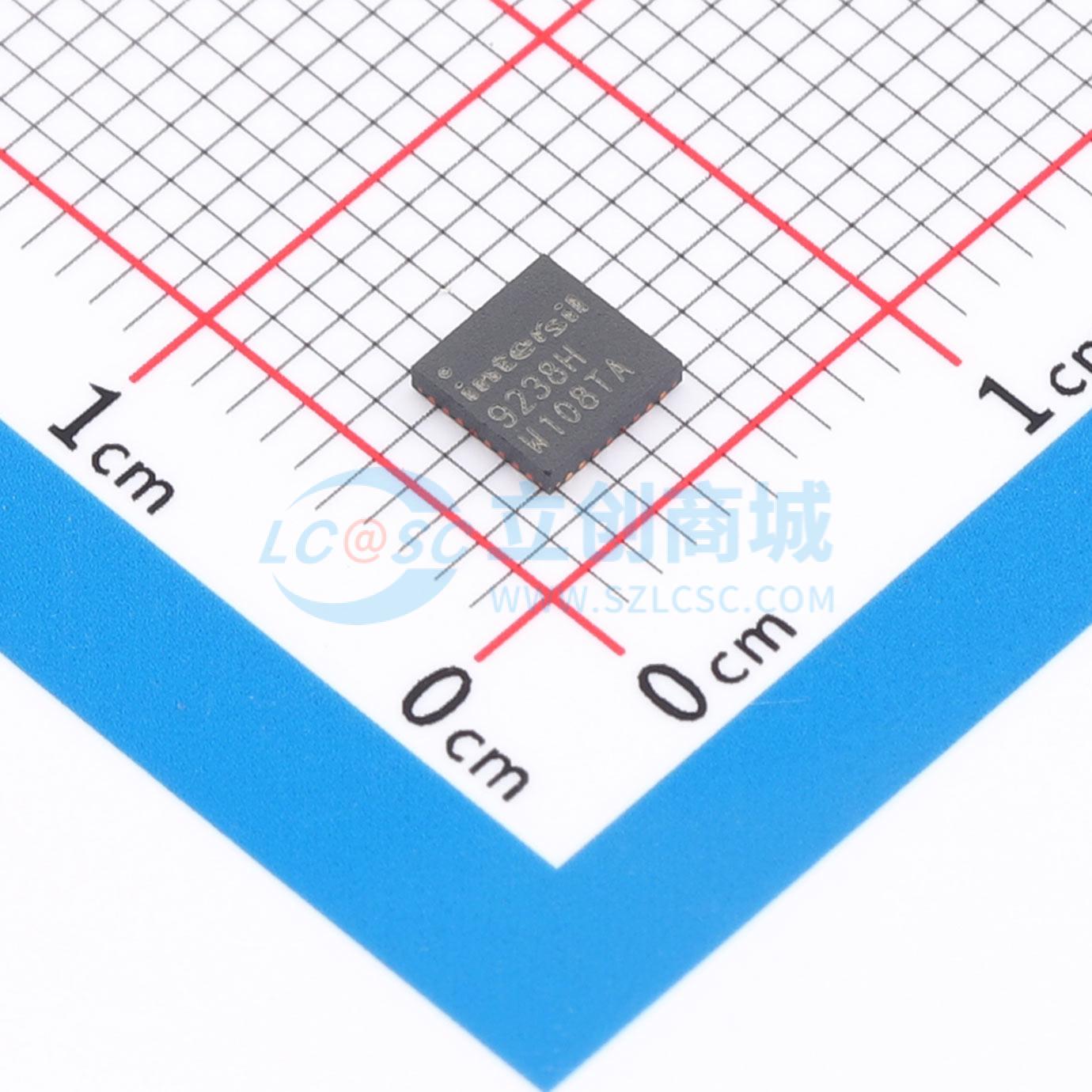

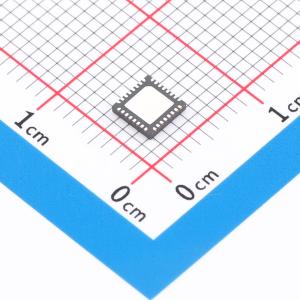

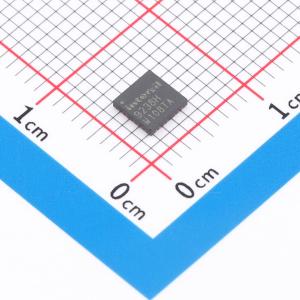

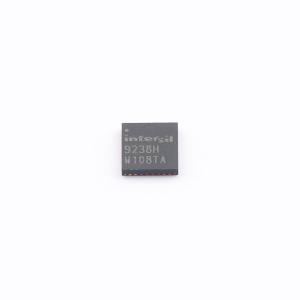

温馨提醒：图片仅供参考，商品以实物为准
ISL9238HRTZ-T
ISL9238HRTZ-T
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL9238HRTZ-T
- 商品编号
- C3682822
- 商品封装
- TQFN-32(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 23.4V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1~4 | |
| 工作温度 | -10℃~+100℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 24uA | |
| 均衡电流 | - | |
| 接口类型 | I2C；SMBus |
商品概述
ISL9238是一款降压-升压窄输出电压直流（NVDC）充电器。它为平板电脑、超级本、笔记本电脑、移动电源和任何USB - C接口平台提供NVDC充电、系统总线调节和保护功能。先进的瑞萨R3™技术提供了高光负载效率和快速瞬态响应。在充电模式下，ISL9238从广泛的直流电源（传统AC/DC充电器适配器、USB PD端口、旅行适配器等）获取输入功率，并安全地为最多4节串联锂离子电池的电池组充电。作为NVDC拓扑充电器，它还将系统输出调节到一个狭窄的直流范围内，以实现稳定的系统总线电压。系统电源可以由适配器、电池或两者结合提供。ISL9238可以仅连接电池、仅连接适配器或两者都连接的情况下运行。对于符合英特尔IMVP8的系统，ISL9238包括PSYS（系统电源监控）功能，该功能提供一个代表总平台功率的模拟信号。PSYS输出连接到各种IMVP8核心稳压器，以提供符合IMVP8的电源域功能。ISL9238支持从2到4节电池向输入端口进行反向降压、升压或降压 - 升压操作。ISL9238使用SMBus/I²C进行串行通信，允许对许多关键参数进行编程，以提供定制解决方案。
商品特性
- 适用于1、2、3或4节锂离子电池的降压 - 升压NVDC充电器
- 输入电压范围3.2V至23.4V（无死区）
- 系统输出电压2.4V至18.304V
- 自主充电选项（自动结束充电）
- 系统电源监控PSYS输出，符合IMVP标准
- 高达1MHz的开关频率
- 适配器电流和电池电流监控（AMON/BMON）
- PROCHOT#开漏输出，符合IMVP标准
- 允许对耗尽的电池进行涓流充电
- 涡轮模式下的理想二极管控制
- 电池的反向降压、升压和降压 - 升压操作
- 提供两级适配器电流限制
- 电池运输模式选项
- 兼容SMBus和自动递增I²C
- 4x4 32引脚TQFN封装
应用领域
- 1至4节电池的平板电脑
- 超级本
- 笔记本电脑
- 移动电源
- 任何需要电池的USB - C接口便携式设备
