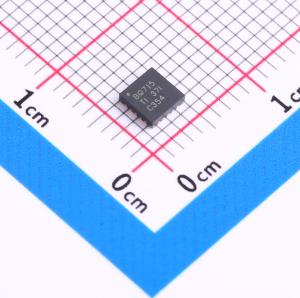

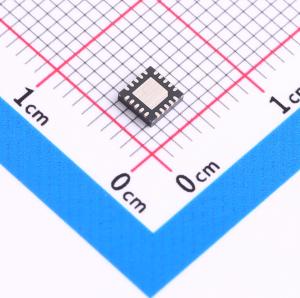

温馨提醒：图片仅供参考，商品以实物为准

BQ24715RGRT

2-3节窄电压直流(NVDC-1)电池充电器控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24715 具有 N 沟道 MOSFET 选择器的 SMBus 2 至 3 节 NVDC 降压电池充电控制器
品牌名称: TI(德州仪器)
商品型号: BQ24715RGRT
商品编号: C3682834
商品封装: VQFN-20(3.5x3.5)
包装方式: 编带
商品毛重: 0.110929克(g)

商品参数

商品概述

bq24715 是一款 NVDC-1 同步电池充电控制器，此充电器具有针对 2S 或 3S 锂离子电池充电应用的低静态电流、高轻负载效率，从而提供低组件数量。电源路径管理可实现系统在电池电压上的电压调节，但是不会下降到低于可编程系统最低电压以下。 bq24715 提供针对电源路径管理的 N 通道 ACFET 和 RBFET 驱动器。它还提供外部 P 通道电池 FET 的驱动器。环路补偿是完全集成的。 bq24715 通过 SMBus 通信接口提供具有极高稳压精度的可编程 11 位充电电压，7 位输入/充电电流和 6 位最低系统电压。 bq24715 通过 IOUT 引脚监控适配器电流或电池放电电流，从而使主机能够在需要时减低 CPU 速度。 bq24715 提供针对过流、过压和 MOSFET 短路的广泛安全特性。

商品特性

6 - 24V 输入系统管理总线 (SMBus) NVDC - 1 2 - 3S 电池充电器控制器
100μs 的超快速瞬态响应
500μA 的超低静态电流，以及 20mA 负载时高脉冲频率调制 (PFM) 轻负载效率，以符合能源之星 (Energy Star) 和能源相关产品 (ErP) Lot6 规范
开关频率：600kHz/800kHz/1MHz
具有高精度的可编程系统/充电电压（每步长 16mV），输入/充电电流（每步长 64mA）
充电电压稳压范围为 ±0.5% ±3% 输入/充电电流调节 ±2% 40x 输入 / 16x 充电电流监控输出
支持电池 LEARN（学习）功能在深度放电电池或无电池时最大限度地提高 CPU 性能
集成 NMOS ACFET 和 RBFET 驱动器
20 引脚 3.5mm×3.5mm² 四方扁平无引线 (QFN) Package

应用领域

Ultrabook，笔记本计算机和平板个人电脑
工业用和医疗用设备
便携式设备

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	6V~24V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池

	属性	参数值
	电池节数	2~3
	工作温度	-20℃~+125℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	500uA
	接口类型	SMBus
