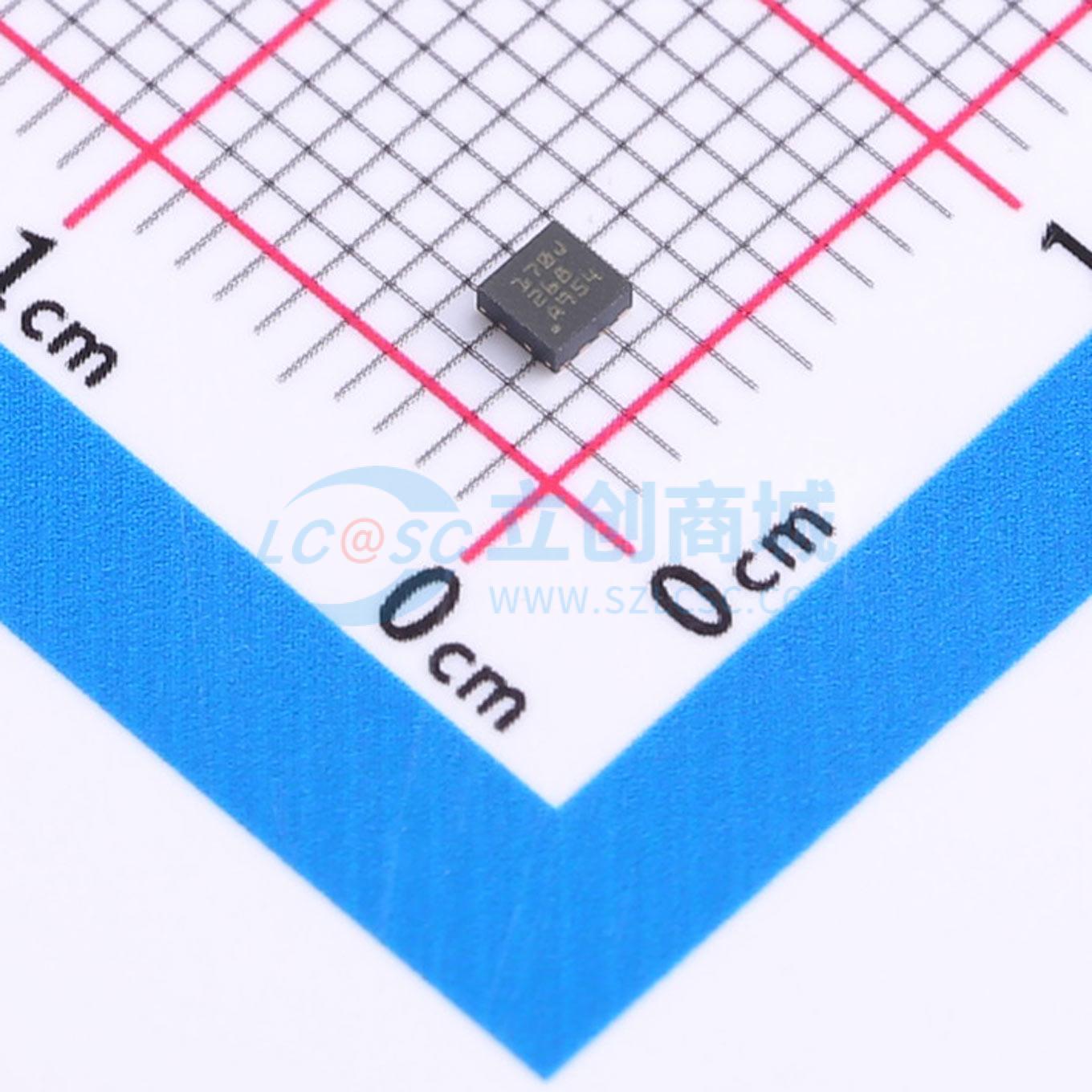

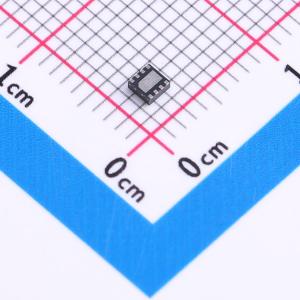

温馨提醒：图片仅供参考，商品以实物为准

BQ25170JDSGR

适用于单芯锂离子、锂聚合物和磷酸铁锂电池的线性电池充电器

描述: BQ25170J 适用于单节锂离子和磷酸铁锂电池、符合 JEITA 标准的 800mA 线性电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ25170JDSGR
商品编号: C3682876
商品封装: WSON-8(2x2)
包装方式: 编带
商品毛重: 0.316667克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	80uA
	均衡电流	-
	接口类型	-
	功能特性	过流保护；恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；过压保护；欠压锁定；涓流充电；短路保护

商品概述

BQ25170J 是一款集成式 800mA 线性充电器，适用于面向空间受限型便携式应用的单芯锂离子、锂聚合物和磷酸铁锂电池。该器件具有为电池充电的单电源输出。只要安全计时器期间内平均系统负载不会妨碍电池充满电，就可以使系统负载与电池并联。当系统负载与电池并联时，充电电流会由系统和电池共享。该器件分三个阶段为锂离子电池充电:对完全放电电池进行恢复性充电的预充电阶段，为电池充上大部分电量的恒流快速充电阶段，以及使电池电量充满的电压调节阶段。在所有充电阶段，内部控制环路都会监控IC结温，当其超过内部温度阈值TREG时，它会减少充电电流。充电器功率级和充电电流感测功能均完全集成。该充电器具有高精度电流和电压调节环路功能、充电状态显示和自动充电终止功能。充电电压和快速充电电流可通过外部电阻编程设定。预充电和终止电流阈值由快速充电电流设置决定。

商品特性

可承受高达 30V 的输入电压
自动睡眠模式，可降低功耗
350nA 电池泄漏电流
禁用充电时，输入泄漏电流为 80µA
支持单芯锂离子、锂聚合物和磷酸铁锂电池
操作可使用外部电阻器进行编程
可通过VSET设置电池稳压电压:锂离子电池:4.05V、4.1V、4.2V、4.35V、4.4V；磷酸铁锂电池:3.5V、3.6V、3.7V
可通过ISET设置 10mA 至 800mA 充电电流
充电电压精度为 ±0.5%
充电电流精度为 ±10%
预充电电流为 20% ISET
带有用于控制充电过程在 JEITA 标准范围内的 TS 引脚
终止电流为 10% ISET
带有用于监控电池温度的 NTC 热敏电阻输入
带有用于控制充电功能的引脚
带有用于状态和故障指示的开漏输出
带有用于电源正常指示的开漏输出
集成故障保护
6.6V 输入过压保护
基于 VSET 的输出过压保护
1000mA 过流保护
125℃ 热调节；150℃ 热关断保护
OUT 短路保护
VSET、ISET 引脚短路/开路保护

应用领域

真正无线耳机
可穿戴附件、智能手环
美容美发
电动牙刷
车队管理、资产跟踪

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	6.6V
	最大充电电流	800mA
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池；磷酸铁锂电池
	电池节数	1
