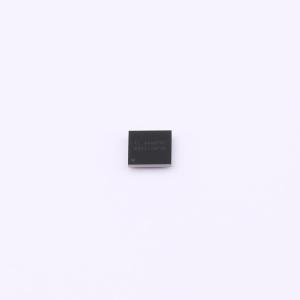

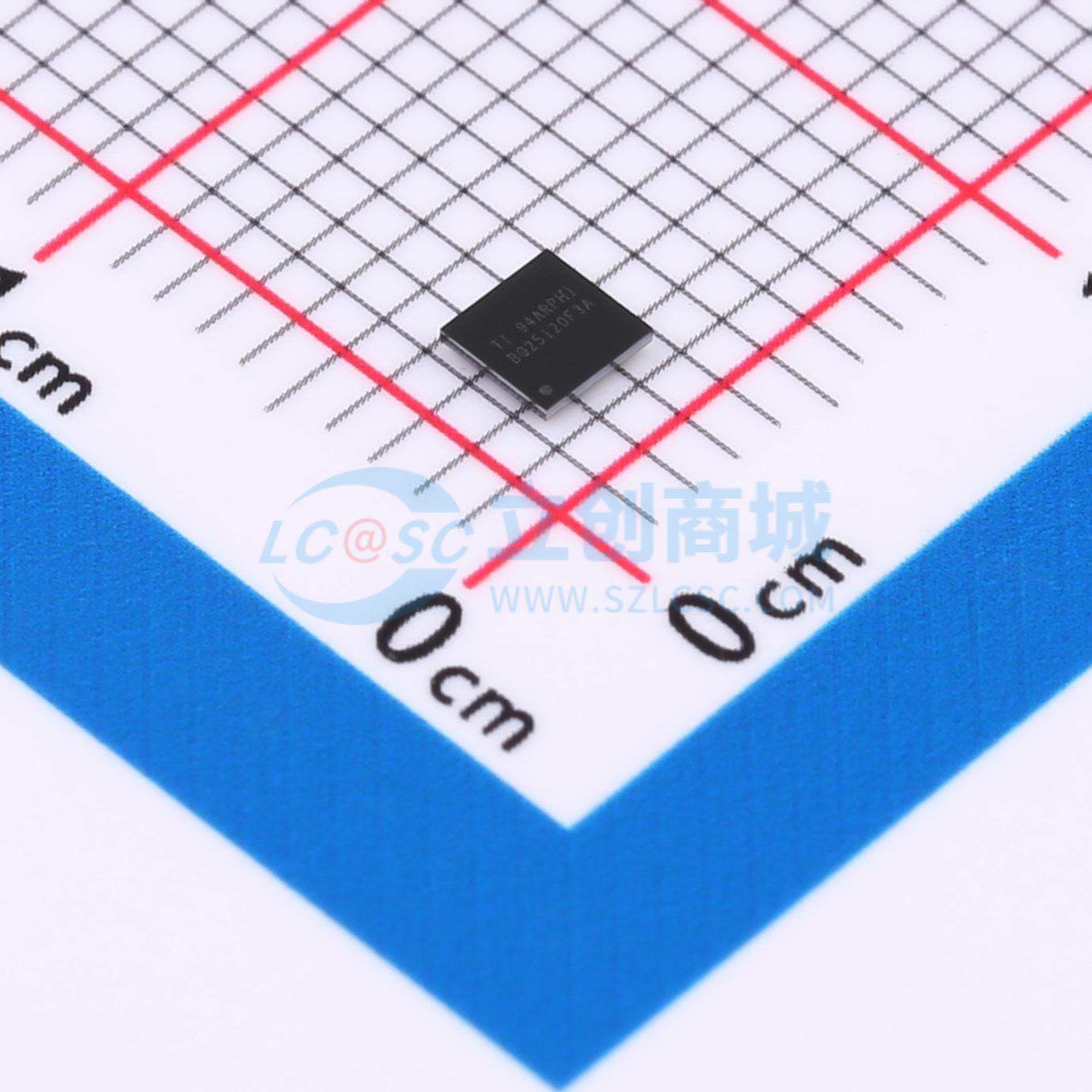

BQ25120F3AYFPR

适用于可穿戴设备和物联网的低静态电流、高度集成电池充电管理解决方案

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ25120F3A 700nA 低 IQ 高度集成式电池充电管理解决方案
品牌名称: TI(德州仪器)
商品型号: BQ25120F3AYFPR
商品编号: C3682286

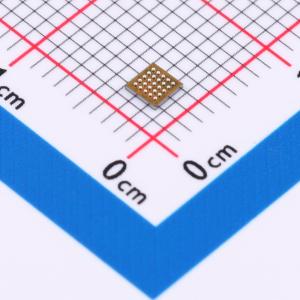

商品封装: DSBGA-25(2.5x2.5)
包装方式: 编带
商品毛重: 0.68克(g)

商品参数

商品概述

BQ25120F3A是一款高度集成的电池充电管理IC，集成了可穿戴设备最常用的功能：线性充电器、稳压输出、负载开关、带定时器的手动复位以及电池电压监测器。集成的降压转换器是一款高效、低I_Q开关稳压器，采用DCS-Control™技术，可将轻载效率扩展至低至10μA的负载电流。工作和关断期间的低静态电流可实现最长的电池使用寿命。该器件支持5 mA至300 mA的充电电流。电池采用标准的锂离子三段式充电曲线进行充电：预充电、恒流和恒压。它包含一个基于电压的电池组热敏电阻监测输入（TS），用于监测电池温度，并自动更改充电参数，以防止电池在安全温度范围之外充电。该充电器针对5 V USB输入进行了优化，可承受20 V的电压，以抵御线路瞬变。降压转换器可由输入电源或电池供电。在仅电池模式下，该器件可由最高4.65 V的电池供电。可配置的负载开关可通过断开不常用的设备来优化系统。带定时器的手动复位功能可为唤醒和复位优化提供多种不同的配置选项。一个简单的基于电压的监测器以2%的增量从编程的V(BATREG)的60%到100%向主机提供电池电量信息。

商品特性

增加两次充电之间的系统运行时间
可配置的300 mA降压稳压器（默认1.8 V）
启用降压转换器（无负载）时典型Iq为700 nA
可配置的负载开关或100 mA LDO输出（默认LDO，VLDO为1.8 V）
高达300 mA的充电电流，实现快速充电。I2C可编程至200 mA，通过外部电阻可设置200 mA至300 mA。
0.5%的精确电池电压调节（可在3.6 V至4.65 V之间以10 mV的步长进行配置，默认4.35 V）
可配置的终止电流低至500 μA
简单的基于电压的电池监测器
看门狗定时器禁用
TS WARM故障禁用（电池调节电压无降低）
高度集成的解决方案，占用空间小
2.5 mm x 2.5 mm WCSP封装，仅需六个外部元件，实现最小化解决方案
带可调定时器的按钮唤醒和复位功能
电源路径管理，为系统供电并为电池充电
电源路径管理可实现低于50 nA的运输模式电池静态电流，以实现最长的货架寿命
电池充电器工作电压范围为3.4 V - 5.5 V（5.5 V过压保护/耐受20 V）
用于输入电流限制、充电电流、终止电流和状态输出的专用引脚
I2C通信控制
- 充电电压和电流
- 终止阈值
- 输入电流限制
- VINDPM阈值
- 定时器选项
- 负载开关控制
- 系统输出电压调节
- LDO输出电压调节

应用领域

智能手表和其他可穿戴设备
健身配件
健康监测医疗配件
可充电玩具

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.4V~5.5V
	最大充电电流	300mA
	充电饱和电压	4.35V
	电池类型	锂电池

	属性	参数值
	电池节数	-
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	700nA
	接口类型	I2C
