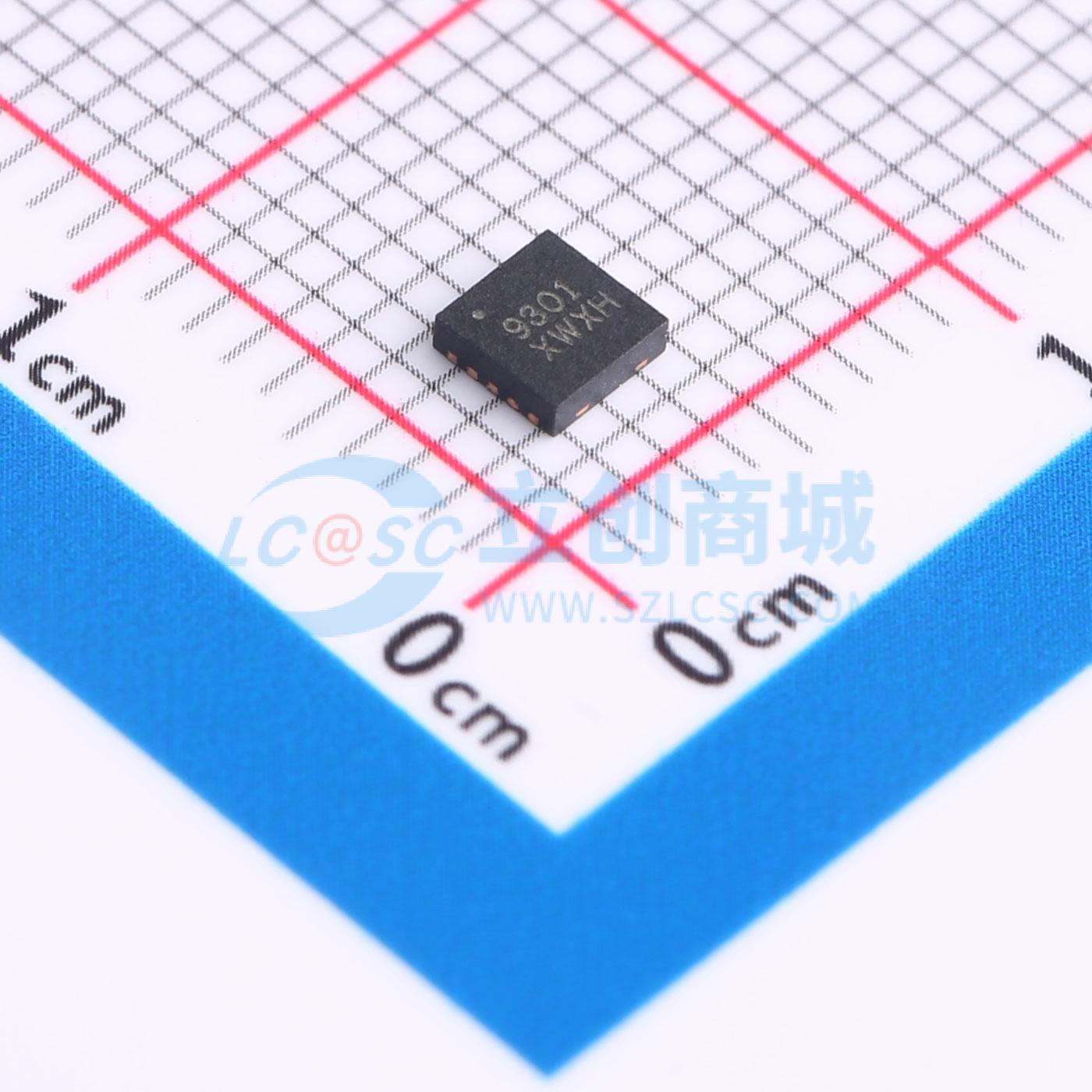

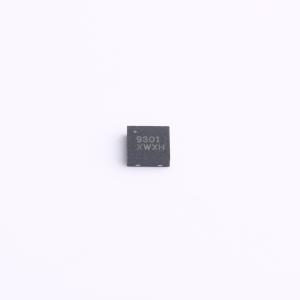

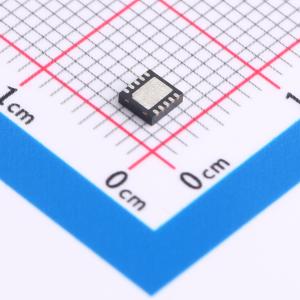

ISL9301IRZ

高输入电压充电器，具备电源路径管理功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL9301是一款完全集成的高输入电压单节锂离子电池充电器，具备电源路径管理功能。该充电器可实现锂离子电池所需的恒流/恒压（CC/CV）充电功能。充电器可接受最高28V的输入电压，但当输入电压超过10.5V过压保护（OVP）阈值时，充电器将禁用。28V的额定电压省去了低压充电器所需的过压保护电路。充电电流和充电结束（EOC）电流可通过外部电阻进行编程设置。当电池电压低于2.8V时，充电器以编程充电电流的16%对电池进行预充电。在恒压充电阶段，当充电电流降至可编程的EOC电流水平时，EOC指示灯（CHG）将切换为逻辑高电平，以指示充电结束状态。充电器将继续充电，直到用户编程的超时时间间隔结束，然后停止充电。ISL9301采用独立的电源路径为系统负载供电和为电池充电。这一特性使系统能够在电池完全放电的情况下立即运行。此特性还允许在电池充满时停止充电，同时继续通过输入电源为系统供电，从而减少不必要的充放电循环，延长电池使用寿命。两个指示引脚（PPR和CHG）可方便地与微处理器或LED进行接口连接。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL9301IRZ
商品编号: C3682682
商品封装: DFN-10(3x3)
包装方式: 管装
商品毛重: 0.02克(g)

商品参数

商品概述

ISL9301是一款完全集成的高输入电压单节锂离子电池充电器，具备电源路径管理功能。该充电器可实现锂离子电池所需的恒流/恒压（CC/CV）充电功能。充电器可接受最高28V的输入电压，但当输入电压超过10.5V过压保护（OVP）阈值时，充电器将禁用。28V的额定电压省去了低压充电器所需的过压保护电路。充电电流和充电结束（EOC）电流可通过外部电阻进行编程设置。当电池电压低于2.8V时，充电器以编程充电电流的16%对电池进行预充电。在恒压充电阶段，当充电电流降至可编程的EOC电流水平时，EOC指示灯（CHG）将切换为逻辑高电平，以指示充电结束状态。充电器将继续充电，直到用户编程的超时时间间隔结束，然后停止充电。 ISL9301采用独立的电源路径为系统负载供电和为电池充电。这一特性使系统能够在电池完全放电的情况下立即运行。此特性还允许在电池充满时停止充电，同时继续通过输入电源为系统供电，从而减少不必要的充放电循环，延长电池使用寿命。两个指示引脚（PPR和CHG）可方便地与微处理器或LED进行接口连接。

商品特性

适用于单节锂离子/聚合物电池的完整充电器
电源路径管理，优化充电和系统电流
基于实际充电电流的智能超时时间间隔
集成断开开关，可断开电池连接
充电器输出电压精度达1%
可编程充电电流
可编程充电结束电流
具备充电电流热折返功能，实现热保护
为完全放电的电池提供涓流充电
VIN引脚最大电压为28V
电源存在和充电指示功能
环境温度范围：-40℃至+85℃
10引脚3x3 DFN封装
无铅（符合RoHS标准）

应用领域

移动电话
蓝牙设备
个人数字助理（PDA）
MP3播放器
独立充电器
其他手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.3V~10V
	最大充电电流	450mA
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	1uA
