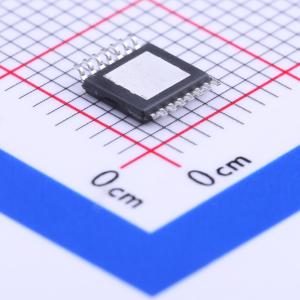

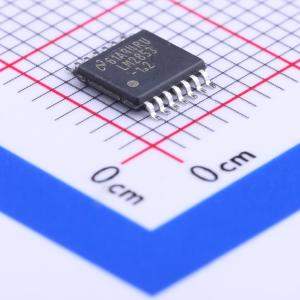

温馨提醒：图片仅供参考，商品以实物为准

LM2853MH-1.2

550 kHz 同步降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2853是一款550kHz同步降压开关稳压器,能够驱动高达3A的负载,具有优秀的线路和负载调节性能。输入电压范围为3.0V到5.5V,输出电压可工厂编程设置为0.8V到3.3V,步进100mV。内部三级补偿使外部组件数量减少,简化了外部组件的选择。暴露焊盘的TSSOP-14封装增强了LM2853的热性能。
品牌名称: TI(德州仪器)
商品型号: LM2853MH-1.2
商品编号: C41506
商品封装: HTSSOP-14
包装方式: 管装
商品毛重: 0.204克(g)

商品参数

商品概述

LM2853同步SIMPLE SWITCHER®降压稳压器是一款550 kHz的降压型开关稳压器，能够驱动高达3A的负载，具有出色的线性和负载调节能力。LM2853的输入电压范围为3.0V至5.5V，可提供可定制的输出电压，出厂时可在0.8V至3.3V之间以100mV为增量进行编程。内部三型补偿实现了低元件数量的解决方案，并大大简化了外部元件的选择。带散热焊盘的TSSOP - 14封装提高了LM2853的热性能。

商品特性

输入电压范围：3.0V至5.5V
出厂EEPROM设置输出电压，范围为0.8V至3.3V，以100mV为增量
最大负载电流：3A
电压模式控制
内部三型补偿
开关频率：550 kHz
低待机电流：12 μA
内部40 mΩ MOSFET开关
标准电压选项：0.8/1.0/1.2/1.5/1.8/2.5/3.0/3.3V
带散热焊盘的TSSOP - 14封装

应用领域

低压负载点稳压
FPGA/DSP/ASIC核心电源的本地解决方案
宽带网络和通信基础设施

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	-
	输出电流	-
	开关频率	550kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
