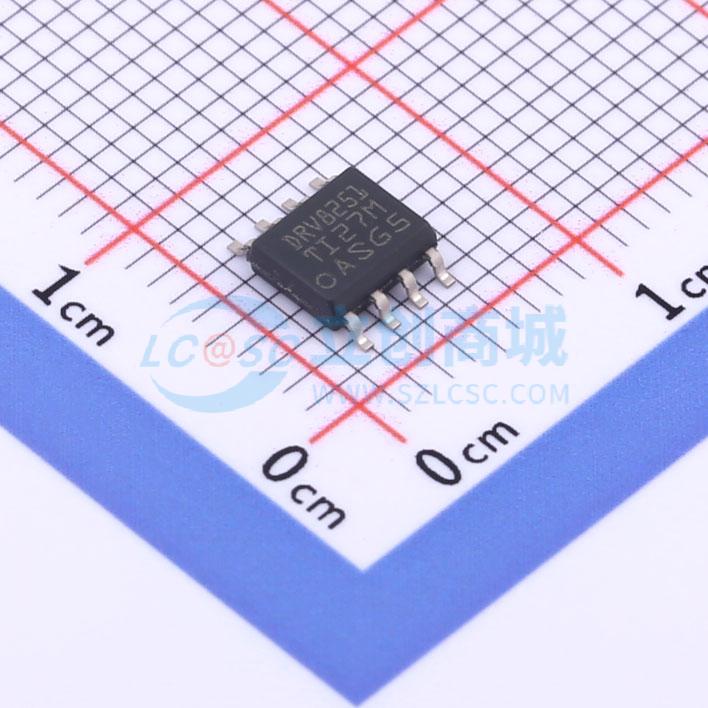

DRV8251DDAR

集成电流调节功能的有刷直流电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8251 具有集成电流调节和锁存 OCP 功能的 50V、4.1A H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8251DDAR
商品编号: C3681116
商品封装: SO-8-EP
包装方式: 编带
商品毛重: 0.165431克(g)

商品参数

商品概述

DRV8251器件是一款集成式电机驱动器，具备N沟道H桥、电荷泵、电流调节和保护电路。电荷泵通过支持N沟道MOSFET半桥和100%占空比驱动来提高效率。 DRV8251通过比较模拟输入VREF和ISEN引脚电流检测分流电阻两端的电压来实现电流调节功能。限制电流的能力可显著降低电机启动和堵转时的大电流。低功耗睡眠模式通过关闭大部分内部电路来实现超低静态电流消耗。内部保护功能包括电源欠压锁定、输出过流和器件过温保护。 DRV8251是一系列器件的一部分，这些器件引脚兼容，具有可扩展的RDS(on)和电源电压选项，可在最小化设计变更的情况下支持各种负载和电源轨。

商品特性

N沟道H桥有刷直流电机驱动器
4.5 V至48 V的工作电源电压范围
引脚兼容、RDS(on)、电压和电流检测/调节变体（外部分流电阻和集成电流镜）
高输出电流能力：4.1 A峰值
PWM控制接口
支持1.8 V、3.3 V和5 V逻辑输入
集成电流调节功能
低功耗睡眠模式
在VVM = 24 V、TJ = 25℃时，电流小于1 μA
小封装和小尺寸
带PowerPAD的8引脚HSOP封装，4.9×6.0 mm
集成保护功能
VM欠压锁定（UVLO）
锁存过流保护（OCP）
热关断（TSD）

应用领域

打印机
扫地机器人
洗衣机和烘干机
咖啡机
销售点打印机
电表
自动取款机（ATM）
通风设备
手术设备
电子病床及病床控制装置
健身器材

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交62单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-
	峰值电流	4.1A

	属性	参数值
	工作电压	4.5V~48V
	导通电阻	450mΩ
	静态电流(Iq)	1uA
	工作温度	-40℃~+125℃
