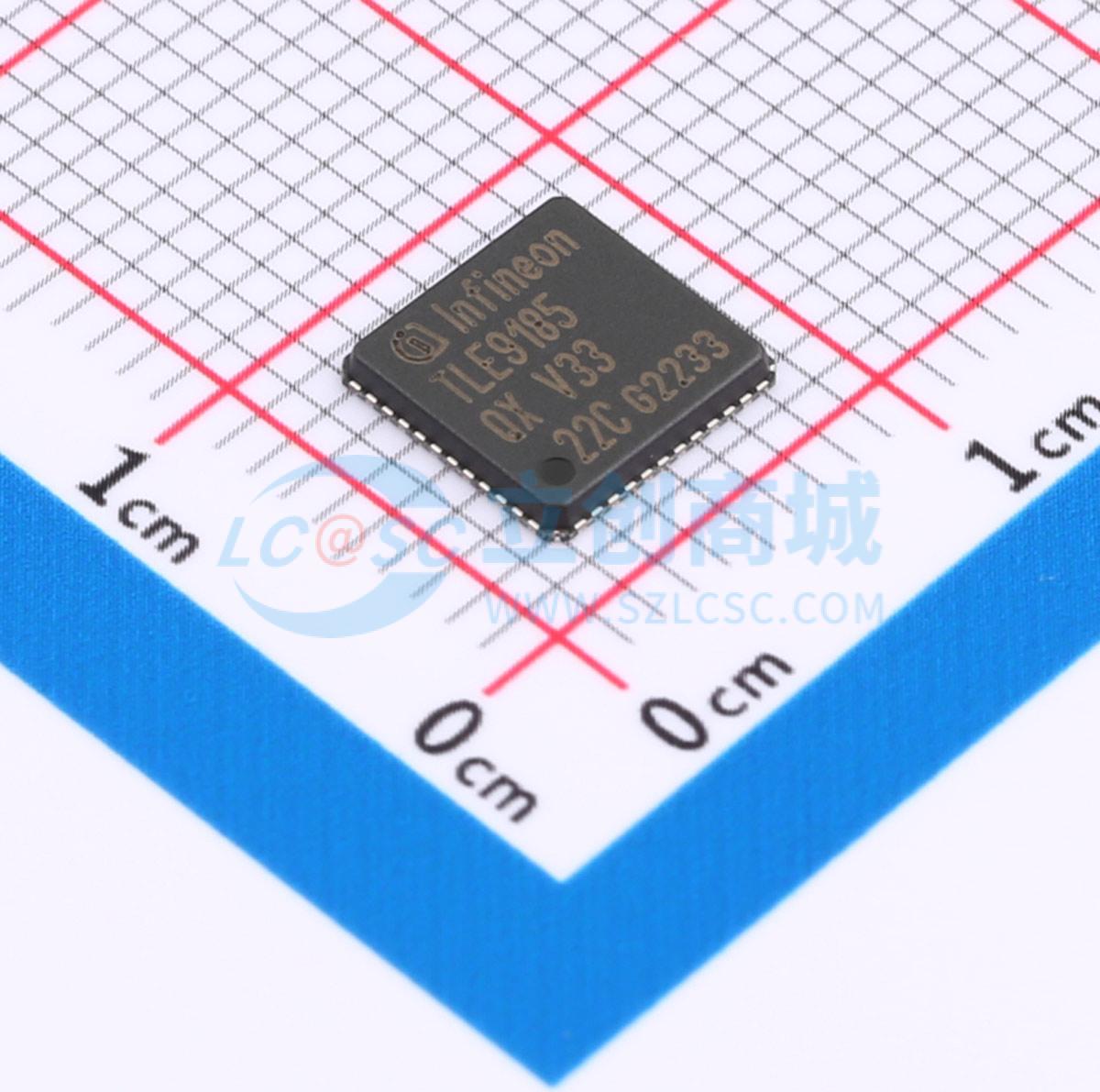

温馨提醒：图片仅供参考，商品以实物为准
TLE9185QXV33XUMA1
250mA 无刷直流BLDC电机驱动芯片 28V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款多功能IC，采用外露焊盘PG-VQFN-48功率封装，集成了电源、多个半桥和支持功能。该器件专为各种汽车电机控制应用而设计。为支持这些应用，提供主要功能，如3.3V低压差稳压器、用于BDLC电机控制的三个半桥、一个电流检测放大器和一个32位串行外设接口（SPI）。该器件包括诊断和监控功能，如漏源监测和开路检测、短路保护、可配置超时和窗口看门狗以及过温保护。该器件旨在与3.3V微控制器配合使用。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE9185QXV33XUMA1
- 商品编号
- C3681132
- 商品封装
- VQFN-48
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | - | |
| 集成FET | - | |
| 半桥数量 | 3 | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | - | |
| 接口类型 | SPI | |
| 工作温度 | - | |
| 功能特性 | 软开关；交错导通保护 |
商品概述
TLE9185QXV33是一款多功能集成电路，采用带外露焊盘的PG-VQFN-48功率封装，集成了电源、多个半桥和支持功能。该器件专为各种汽车电机控制应用而设计。为支持这些应用，无刷直流电机驱动器提供了主要功能，如3.3V低压差稳压器、用于无刷直流电机控制的三个半桥、一个电流检测放大器和一个32位串行外设接口（SPI）。该器件还具备诊断和监控功能，如漏源极监控和开路负载检测、短路保护、可配置的超时和窗口看门狗，以及过温保护。该器件旨在与3.3V微控制器配合使用。
商品特性
- 3.3V、250mA低压差稳压器，为主电源供电
- 三个用于外部N沟道MOSFET的半桥栅极驱动器
- 自适应MOSFET栅极控制：
- 调节MOSFET开关时间
- 降低PWM模式下的开关损耗
- 高效恒定栅极电荷
- 控制反向电池保护MOSFET
- 一个具有可配置增益的低边电流检测放大器（CSA），用于保护和诊断
- 可配置唤醒源
- 六个PWM输入
- 支持高边和低边PWM
- 主动续流
- 高达25kHz的PWM频率
- 带循环冗余校验（CRC）的32位串行外设接口（SPI）
- 停止模式和睡眠模式下静态电流消耗极低
- 正常模式、停止模式和睡眠模式下周期性循环唤醒
- 复位和中断输出
- 漏源极监控和开路负载检测
- 可配置的超时和窗口看门狗
- 超时和短路保护功能
- 支持光学引脚尖端检查的无引脚功率封装
- 绿色产品（符合RoHS标准）
应用领域
- 辅助泵（燃油、水等）
- 鼓风机电机
- 发动机冷却风扇
- 天窗模块
- 分动箱
