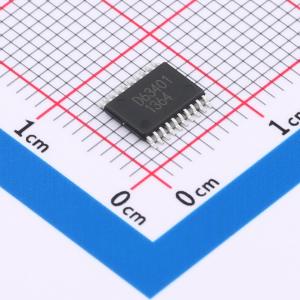

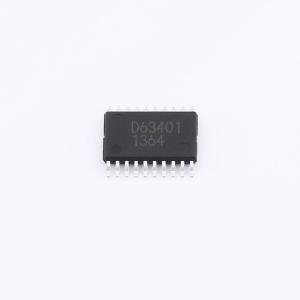

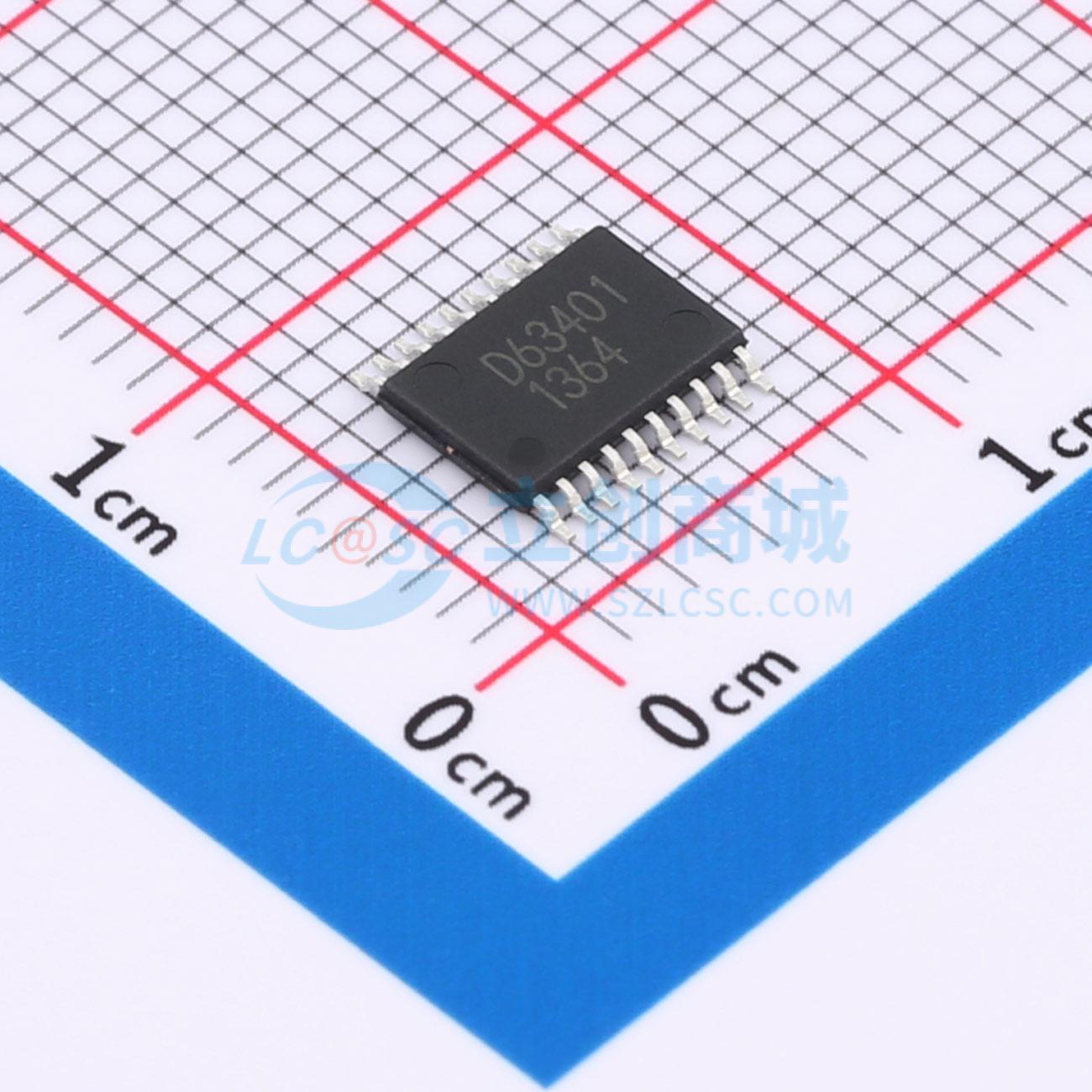

BD63401EFV-E2
1.35A 有刷直流电机驱动芯片 33V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD63401EFV-E2
- 商品编号
- C3681147
- 商品封装
- HTSSOP-20-B
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 8V~33V | |
| 输出电流 | 1.1A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；1 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 1Ω | |
| 工作温度 | -25℃~+85℃ | |
| 功能特性 | 过流保护；过压保护；过温保护；欠压锁定 |
商品概述
BD63401EFV是一款双极型低功耗驱动器，采用PWM电流驱动。该器件的额定电源电压为40 V，额定输出电流为1.35 A。输入接口采用PARA - IN驱动模式。此外，可由单一系统驱动电源，简化了设计。
商品特性
- 额定输出电流1.35 A
- 低导通电阻DMOS输出
- PARA - IN驱动模式
- PWM恒流（其他振荡）
- 内置尖峰噪声消除功能（无需外部噪声滤波器）
- 全步、半步功能
- 电流衰减模式为慢衰减
- 节能功能
- 内置逻辑输入下拉电阻
- 热关断电路（TSD）
- 过流保护电路（OCP）
- 欠压锁定电路（UVLO）
- 过压锁定电路（OVLO）
- 防止电源断开时的故障（防幽灵电源功能）
- 超小型、超薄且高散热（外露金属型）封装
应用领域
缝纫机、个人电脑、多功能打印机、激光打印机、喷墨打印机、监控摄像头、网络摄像头、照片打印机、传真机、扫描仪、迷你打印机、玩具和机器人
