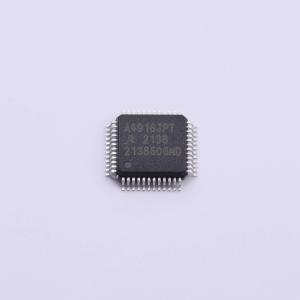

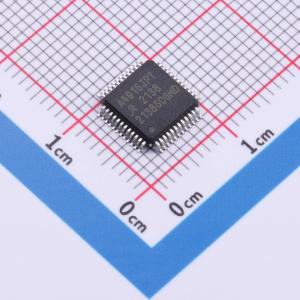

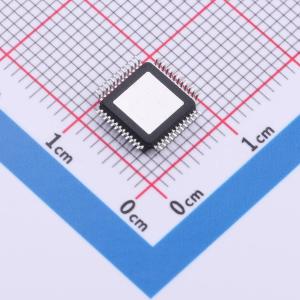

A4916KJPTR-T
无刷直流BLDC电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A4916KJPTR-T
- 商品编号
- C3681129
- 商品封装
- LQFP-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 6.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | - | |
| 半桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | - | |
| 接口类型 | SPI | |
| 工作温度 | - | |
| 功能特性 | 交错导通保护 |
商品概述
A4916是一款N沟道功率MOSFET驱动器，能够控制以三相桥形式连接的MOSFET，专为具有高功率感性负载的汽车应用而设计，如无刷直流电机。A4916是根据ISO 26262:2011开发的，作为具有ASIL D能力（待评估）的硬件安全元件，当按照适用的安全手册和数据手册规定的方式集成和使用时，可用于汽车安全相关系统。独特的电荷泵调节器可为电池电压低至7V的MOSFET栅极驱动提供电源，并允许A4916在低至5.5V的降低栅极驱动下运行。自举电容用于为N沟道MOSFET提供高于电池的电源电压。可对三相桥中的所有六个功率MOSFET进行全面控制，允许电机采用方波换相或正弦波励磁驱动。集成的交叉控制和可选的可编程死区时间可保护功率MOSFET免受直通影响。集成诊断功能可指示多个内部故障、系统故障和功率桥故障，并可配置为在大多数短路情况下保护功率MOSFET。对于安全关键系统，可在串行接口的控制下验证集成诊断操作。串行接口用于更改可编程设置并读取详细的诊断信息。A4916采用带外露散热焊盘的48引脚LQFP封装（后缀'JP'），该封装为无铅封装，引脚框架采用100%雾锡电镀。
商品特性
- 三相桥MOSFET驱动器
- 用于N沟道MOSFET桥的自举栅极驱动
- 具有可调死区时间的交叉导通保护
- 用于低电源电压操作的电荷泵
- 可编程栅极驱动电压
- 5.5至50V电源电压工作范围
- 集成逻辑电源
- 逻辑电平相位状态输出
- SPI兼容串行接口
- 通过直接逻辑输入或串行接口进行桥控制
- TTL兼容逻辑输入
- 广泛的可编程诊断功能
- 诊断验证
- 安全辅助功能
- 符合汽车AEC - Q100标准
- A² - SIL™产品，适用于安全关键系统
应用领域
- 汽车应用
- 无刷直流电机驱动
