EL7158ISZ-T7

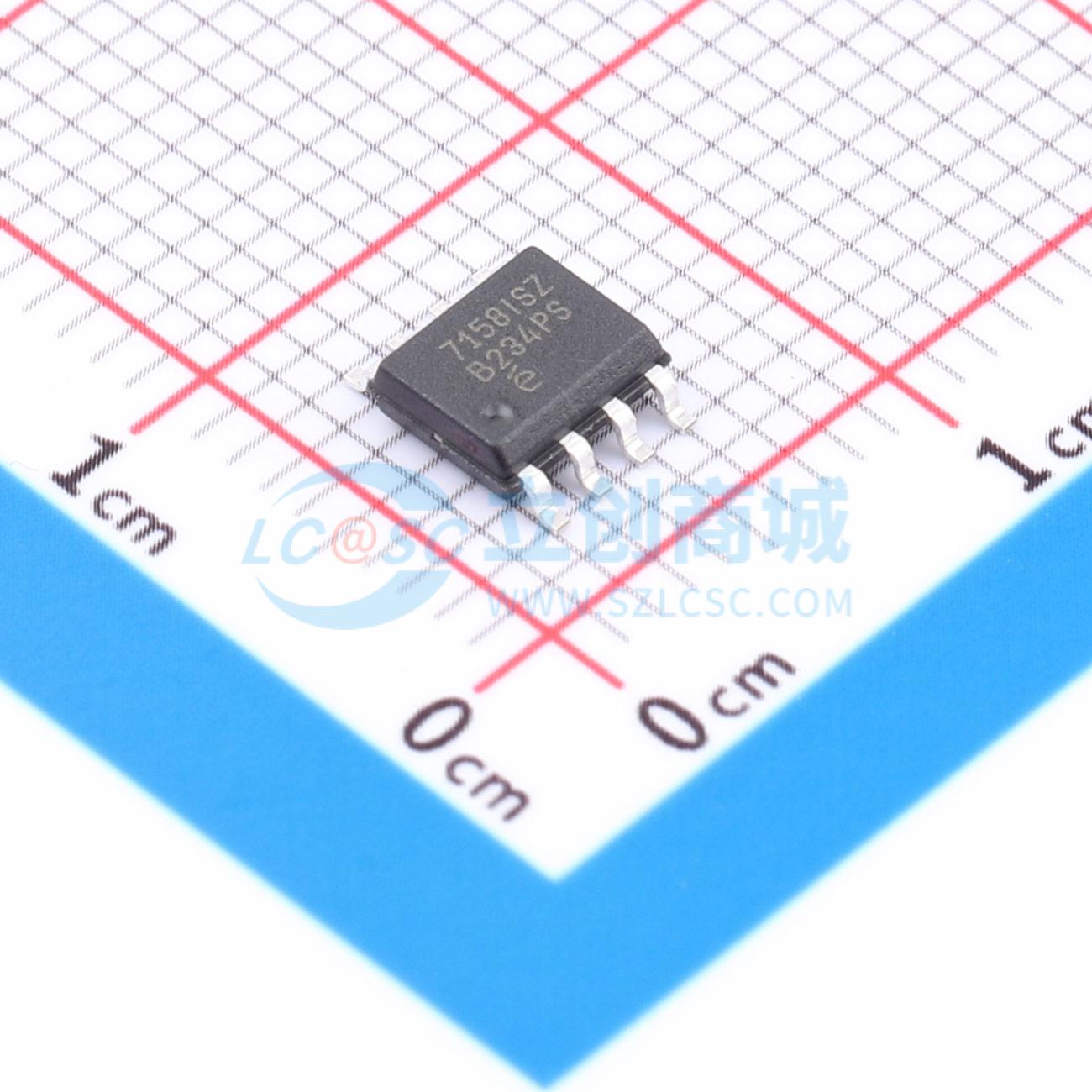

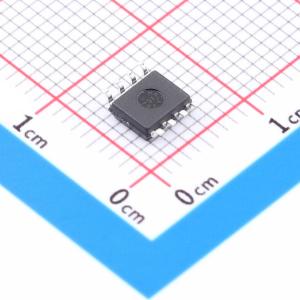

EL7158高性能三态引脚驱动器适用于许多自动测试设备（ATE）和电平转换应用。其12A的峰值驱动能力使其成为驱动高电容负载的理想选择。 输出引脚OUT根据IN引脚的状态分别连接到输入引脚VH或VL。当OE引脚为低电平有效时，输出进入三态模式。输出场效应晶体管（FET）与电源的隔离使得VH和VL能够独立设置，从而实现电平转换。与EL7155相比，EL7158增加了一个较低的电源引脚VS-，并使VL成为一个隔离且独立的输入。这一特性增加了应用的灵活性，并由于输出FET的增强而改善了开关响应。 该引脚驱动器的性能优于现有的引脚驱动器。它专门设计用于在开关元件两端电压低至0V的情况下工作，同时保持良好的速度和导通电阻特性。 EL7158采用8引脚小外形集成电路（SOIC）封装，规定的工作温度范围为-40℃至+85℃。 EL7158是一款高性能的40MHz引脚驱动器。它包含两个模拟开关，将VH和VL连接到OUT。根据IN引脚的值，两个开关中的一个将闭合，另一个开关将断开。还提供了一个输出使能（OE）引脚，可同时断开两个开关。 由于EL7158的拓扑结构，VH和VL引脚都可以连接到VS+和VS-引脚之间的任何电压，但VH必须大于VL，以防止输出级的体二极管导通。

• 时钟速度高达40MHz
• 在2000pF负载电容下，上升/下降时间为12ns
• 上升和下降时间失配为0.2ns
• 导通 - 关断传播延迟失配为0.5ns
• 典型输入电容为3.5pF
• 12A峰值驱动
• 低导通电阻0.5Ω
• 高电容驱动能力
• 工作电压范围为4.5V至12V
• 提供无铅加退火工艺（符合RoHS标准）

• 自动测试设备/老化测试仪
• 电平转换
• 绝缘栅双极型晶体管（IGBT）驱动器
• 电荷耦合器件（CCD）驱动器
