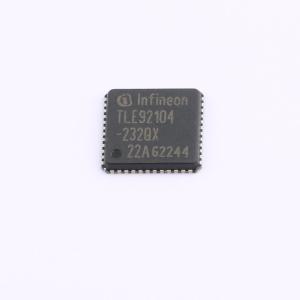

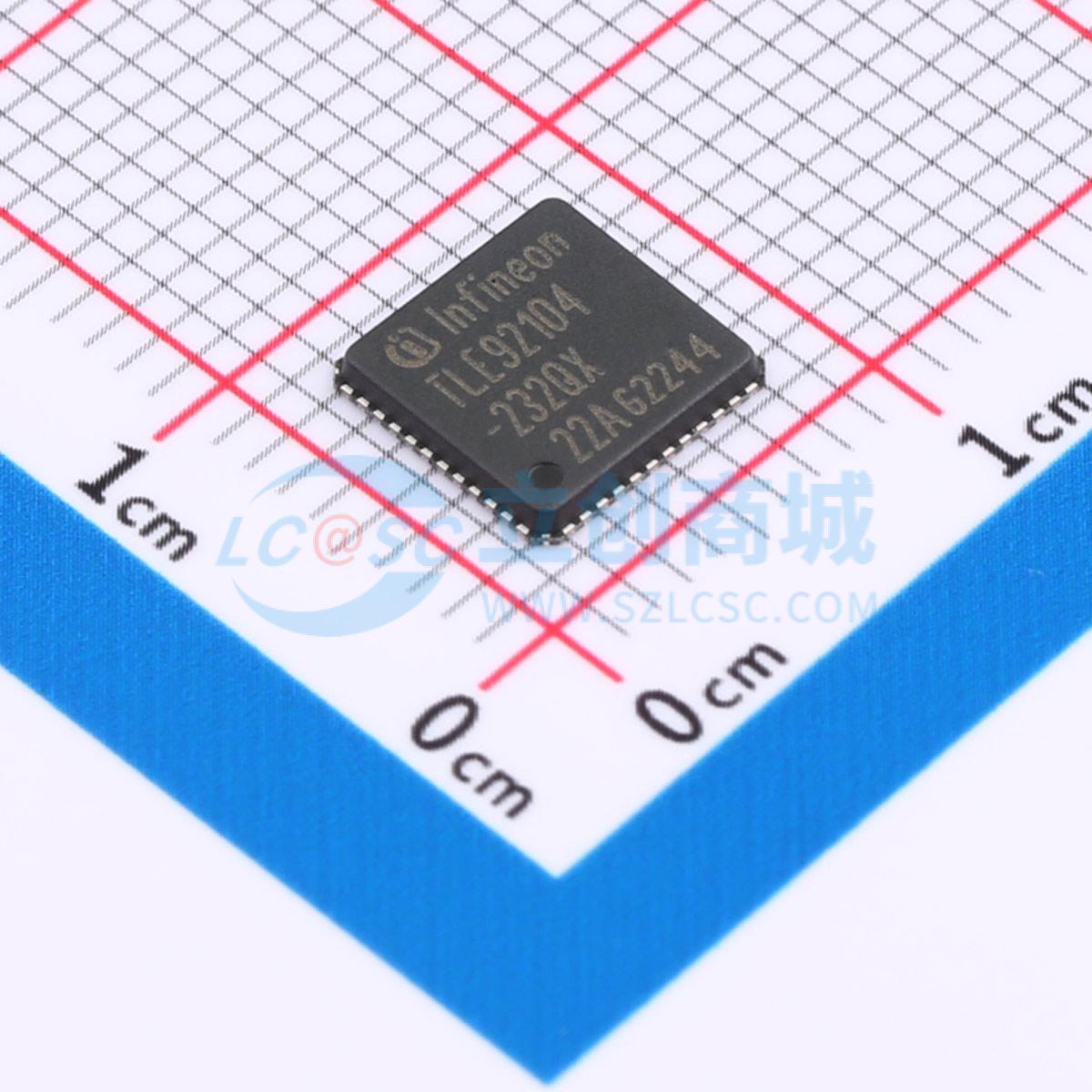

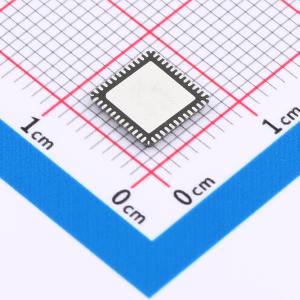

TLE92104232QXXUMA1
多MOSFET驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款多MOSFET驱动IC，专用于控制多达八个n沟道MOSFET。包括四个半桥，用于直流电机控制应用，如汽车电动座椅控制或其他应用。采用24位串行外设接口（SPI）来配置和控制半桥，还可读取状态寄存器以进行诊断。提供广泛的诊断功能，如监控电源电压、电荷泵电压、温度警告和过温关断。每个栅极驱动器独立监控其外部MOSFET的漏源电压以检测故障。采用带有外露焊盘的VQFN-48封装，支持引脚检查，该封装具有良好的热性能，并最小化所需的PCB空间。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE92104232QXXUMA1
- 商品编号
- C3655597
- 商品封装
- VQFN-48
- 包装方式
- 编带
- 商品毛重
- 1.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~28V | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 2uA |
商品概述
TLE92104 - 232是一款多MOSFET驱动IC，专门用于控制多达八个n沟道MOSFET。它包含四个半桥，适用于直流电机控制应用，如汽车电动座椅控制或其他应用。 一个24位串行外设接口（SPI）用于配置TLE92104 - 232并控制半桥。 它还允许出于诊断目的读取状态寄存器。 TLE92104 - 232提供广泛的诊断功能，如监控电源电压、电荷泵电压、温度警告和过温关断。每个栅极驱动器独立监控其外部MOSFET的漏源电压，以检测故障情况。 该器件采用带有外露焊盘的VQFN - 48封装，支持引脚末端检查。该封装具有良好的热性能，并最大限度地减少了所需的PCB空间。
商品特性
- 四个用于外部N沟道MOSFET的半桥栅极驱动器
- 控制反向电池保护MOSFET
- 自适应MOSFET栅极控制 – 改善电磁辐射 – 降低PWM模式下的开关损耗
- 24位串行外设接口
- 两个具有可配置增益的电流检测放大器 – 支持高端和低端，用于保护和诊断
- 用于短路检测的漏源监控
- 过温警告和关断
- 超时看门狗
- 通过SPI进行详细的关断状态诊断（开路负载、电池短路或接地短路）
- 三个PWM输入 – 支持高端和低端PWM – 有源续流 – 高达25 kHz的PWM频率
- 睡眠模式下低电流消耗
- 可配置的低端1 - 4制动，在睡眠模式和正常模式下具备短路检测功能
- 睡眠模式下可配置的VS过压检测
- 支持光学引脚末端检查的无引脚功率封装
- 绿色产品（符合RoHS标准）
- 通过AEC认证
应用领域
- 座椅控制及扩展功能（转向柱调节、油门踏板调节）
- 电动尾门
- 中央门锁
- 车身控制模块（行李厢盖、洗涤泵、车窗升降器、后雨刮器...）
