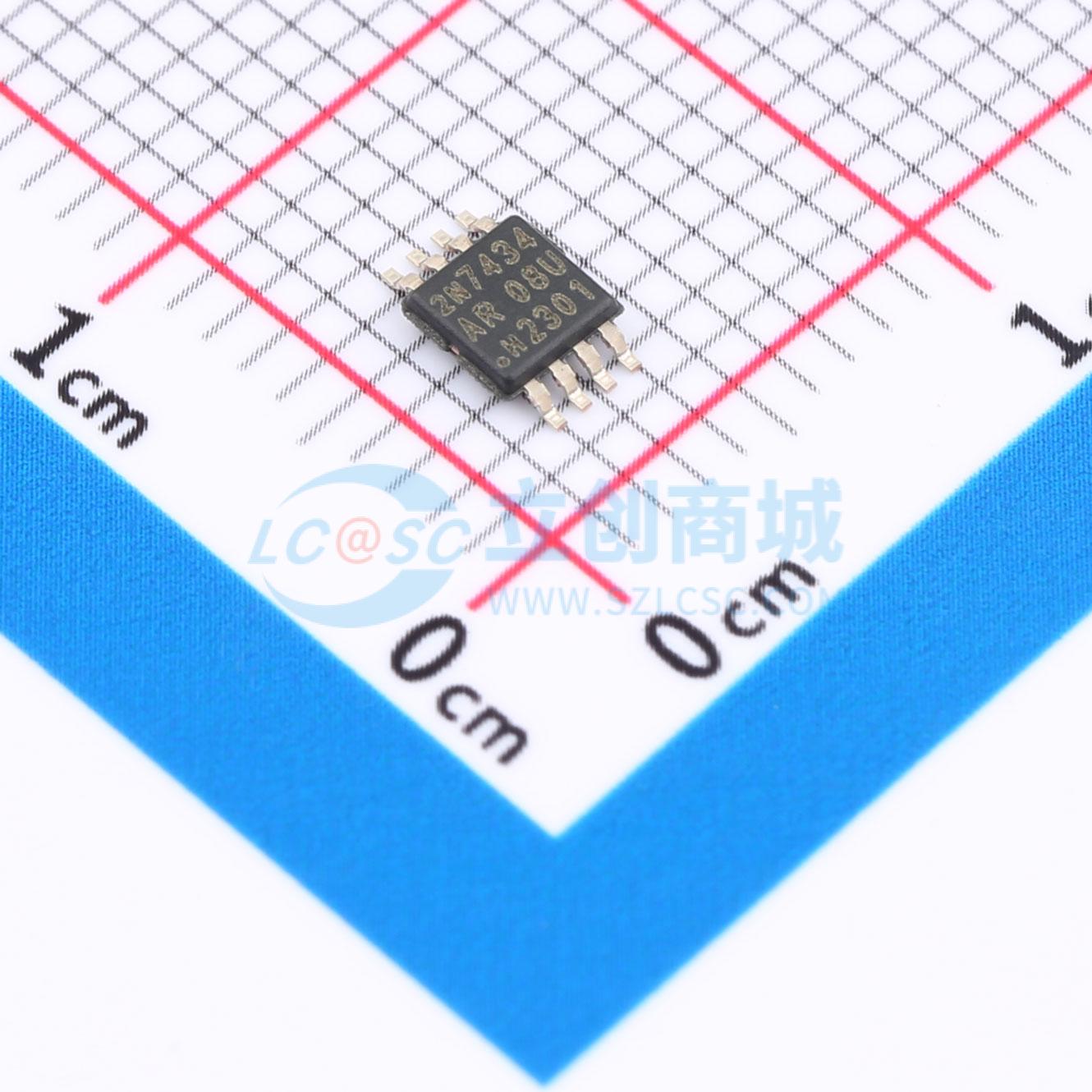

温馨提醒：图片仅供参考，商品以实物为准
2EDN7434RXTMA1
双通道低侧栅极驱动IC，具备低输出电阻和出色的时序精度
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品提供 8 引脚 DSO、TSSOP 和 WSON 封装，以及小型通用的 6 引脚 SOT23 封装。高输出电流能力、主动输出电压钳位、严格的时序规格以及优化的启动和关断时间，使其成为许多快速开关应用的首选。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 2EDN7434RXTMA1
- 商品编号
- C3655106
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.206克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 8.6ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 6ns | |
| 传播延迟 tpLH | 19ns | |
| 传播延迟 tpHL | 19ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输入高电平(VIH) | 1.9V~2.3V | |
| 输入低电平(VIL) | 1V~1.4V | |
| 静态电流(Iq) | 500uA |
商品概述
EiceDRIVER 2EDN 系列产品提供 8 引脚 DSO、TSSOP 和 WSON 封装，以及小巧且通用的 6 引脚 SOT23 封装。高输出电流能力，结合有源输出电压钳位、严格的时序规格以及优化的启动和关断时间，使 2EDN 系列成为许多快速开关应用的首选。
商品特性
- ±5 A 源/灌电流
- 典型传播延迟 19 ns
- 传播延迟精度 +6/-4 ns
- 输出启动时间 1.8 μs
- 输出关断时间 500 ns
- 有源输出电压钳位
- 输入鲁棒性 0.12
- 反向电流鲁棒性 5 A
- 4 V 和 8 V 欠压锁定 (UVLO) 选项
- 封装选项：
- 8 引脚 DSO、TSSOP、WSON
- 6 引脚 SOT23
- 符合 JEDEC 标准，完全适用于工业应用
应用领域
- 开关模式电源
- DC-DC 电源转换器
- 同步整流级
- 功率因数校正系统
