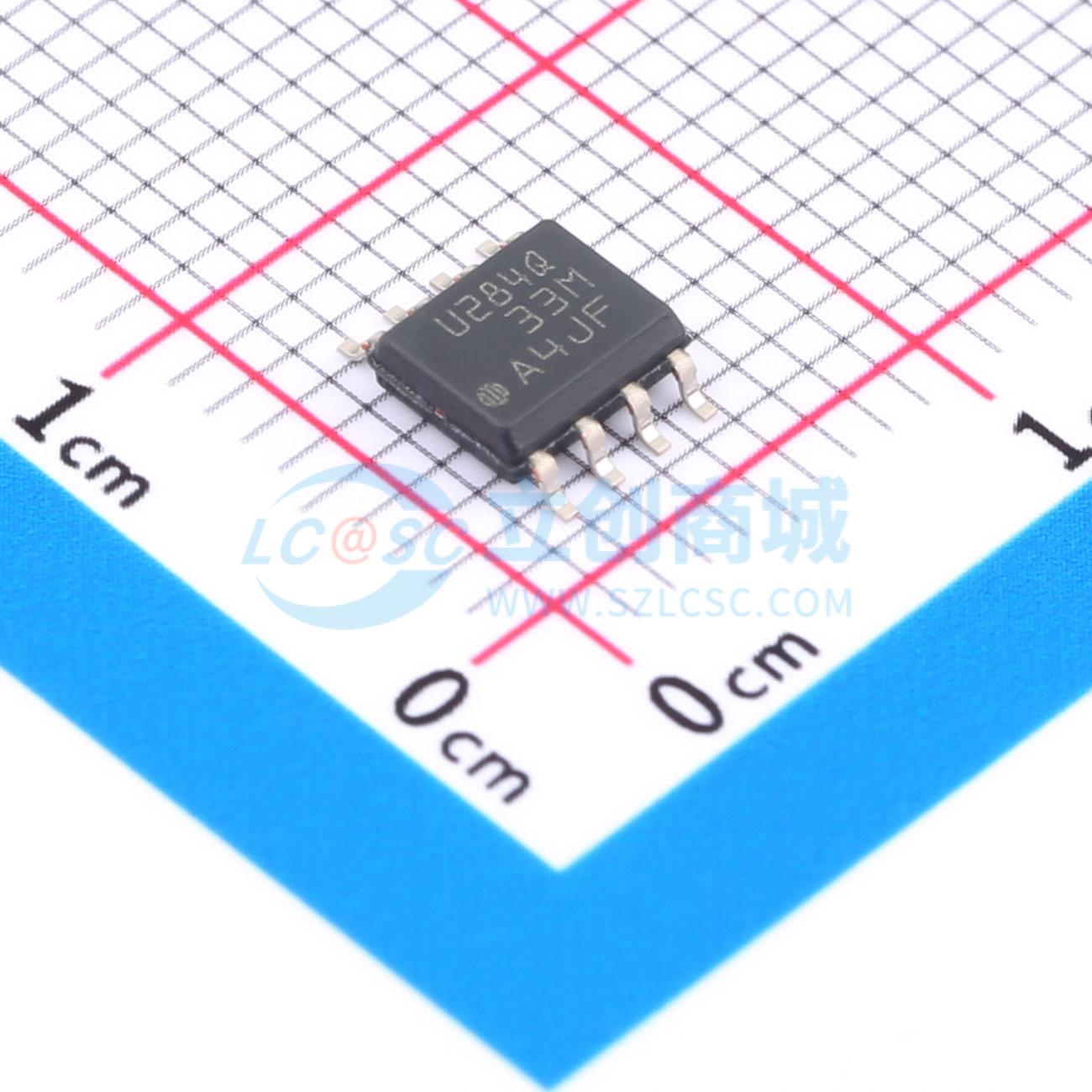

温馨提醒：图片仅供参考，商品以实物为准
UCC27284QDRQ1
UCC27284QDRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款功能强大的N沟道MOSFET驱动器，最大开关节点(HS)额定电压为100V。借助此器件，可在基于半桥或同步降压配置的拓扑中控制两个N沟道MOSFET。由于具有3A的峰值灌电流和拉电流以及较低的上拉和下拉电阻，能够在MOSFET米勒平台转换期间以极低开关损耗驱动大功率MOSFET。由于输入与电源电压无关，因此与模拟控制器和数字控制器均可结合使用
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC27284QDRQ1
- 商品编号
- C3654891
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 3.5A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.5A | |
| 工作电压 | 5.5V~16V | |
| 上升时间(tr) | 12ns | |
| 下降时间(tf) | 10ns | |
| 工作温度 | -40℃~+125℃ |
