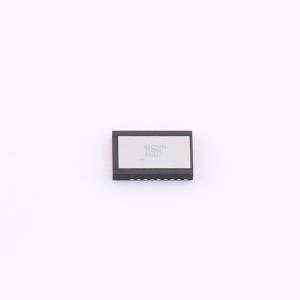

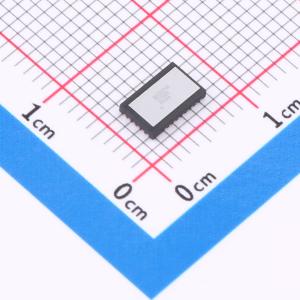

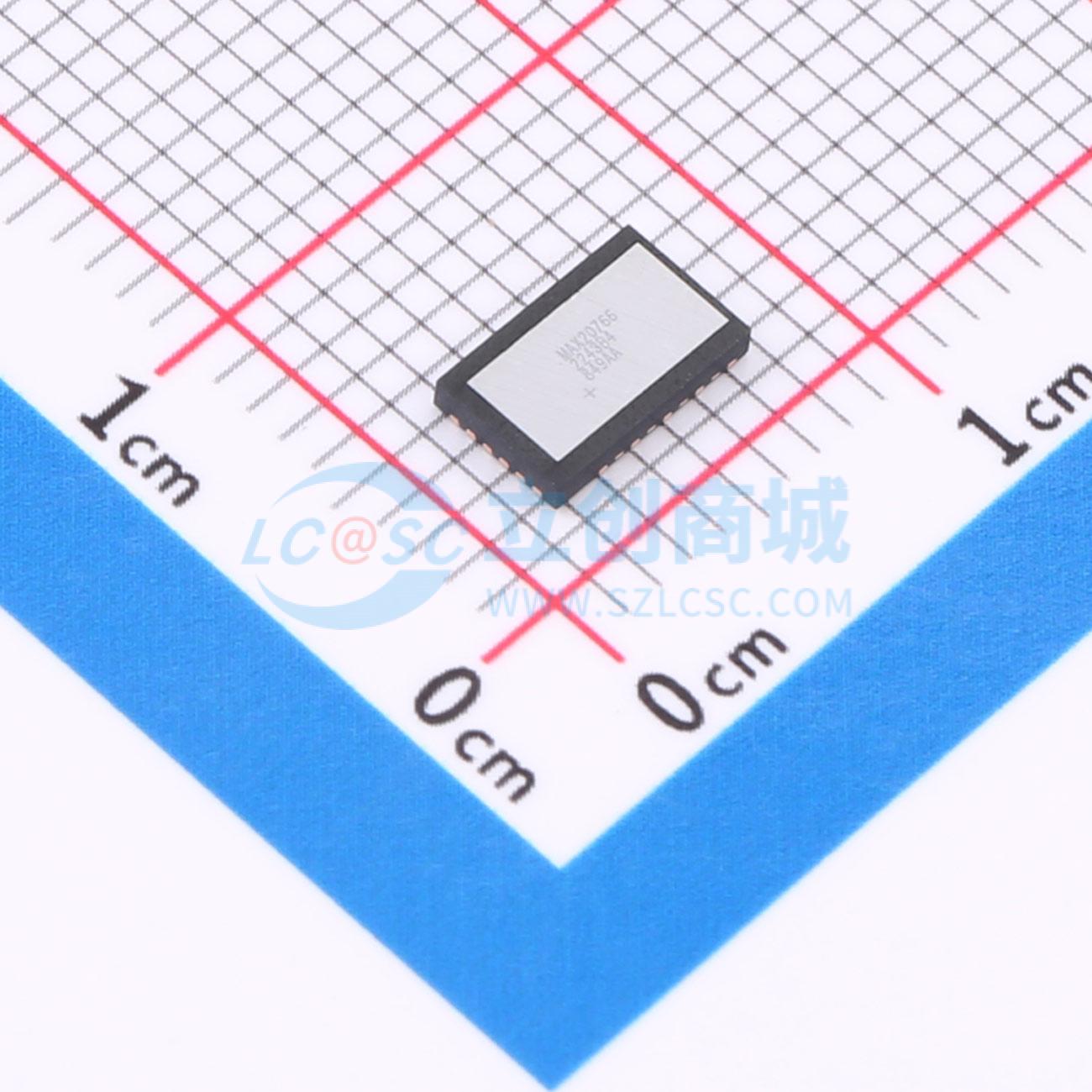

MAX20766EPE+

带集成电流和温度传感器的智能从IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成电流和温度传感器的智能从机IC、智能从机IC集成电流和温度检测
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20766EPE+
商品编号: C3654911
商品封装: FCQFN-16-EP
包装方式: 托盘
商品毛重: 0.05克(g)

商品参数

商品概述

MAX20766是一款功能丰富的智能从属IC，设计用于与Maxim的第七代控制器配合使用，以实现高密度多相电压调节器。最多可以使用六个智能从属IC加上一个控制器IC，提供一个紧凑的同步降压转换器，通过SMBus/PMBus 报告精确的单相电流和温度。这款智能从属设备包括过温、VX短路以及所有电源UVLO故障的保护电路。如果检测到故障，从属IC会立即关闭并向控制器IC发送故障信号。

单片集成和先进的封装技术允许每相具有较高的开关频率，并且损耗显著低于其他实现方式。智能从属IC被设计为支持相位削减和DCM模式，以在广泛的负载电流范围内优化效率。高每相电流能力设计和低COUT使得可以使用更少的相数和更小的占板面积来设计。

MAX20766采用16引脚FCQFN封装，带有外露的顶部散热垫。顶部冷却改善了向环境的热传递，并降低了PCB和组件的温度。

应用领域

通信和网络设备
服务器和存储设备
高电流电压调节器
网络ASIC
FPGA
微处理器芯片组
内存

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6.5V~16V
	开关频率	300kHz~1.3MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	拓扑结构	降压式
