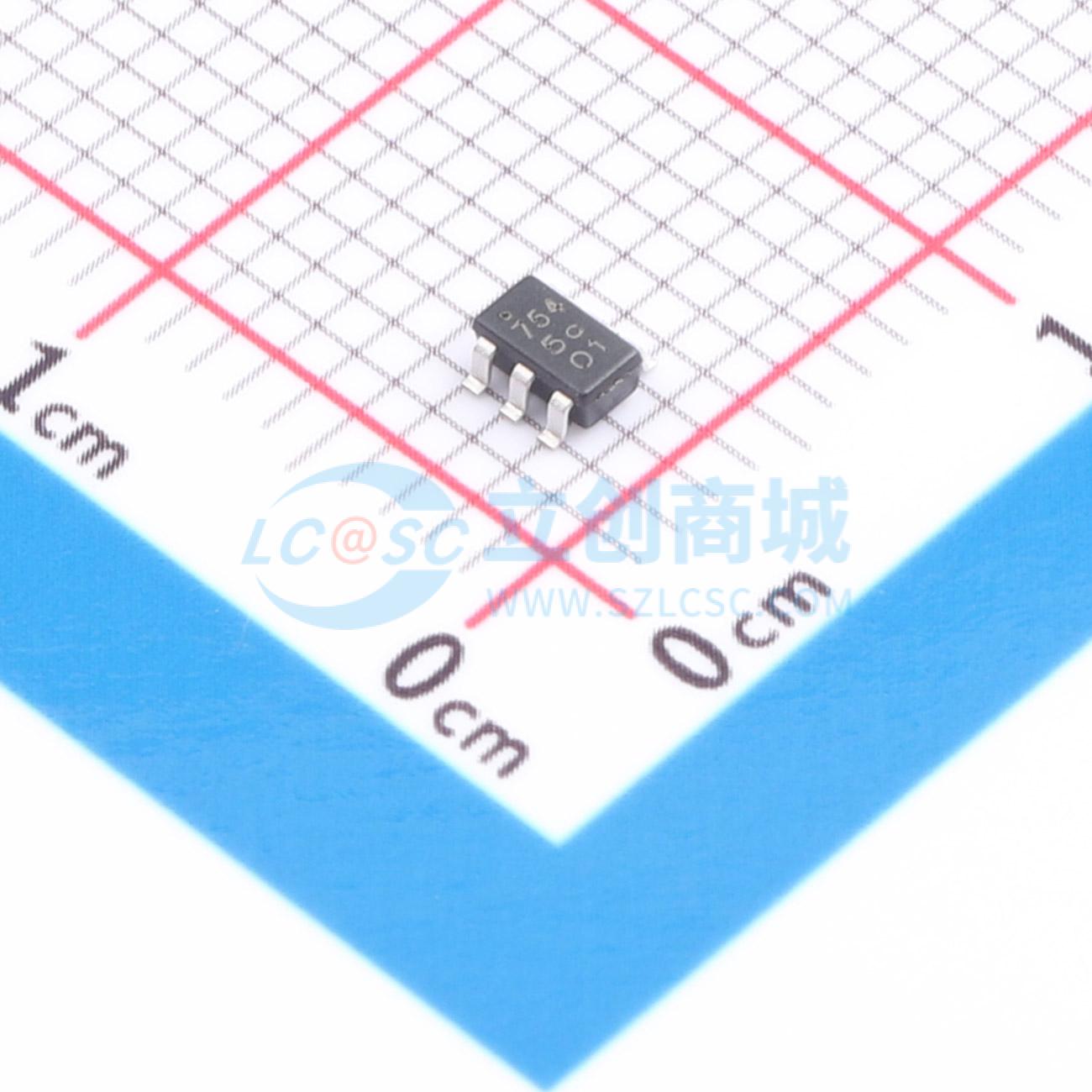

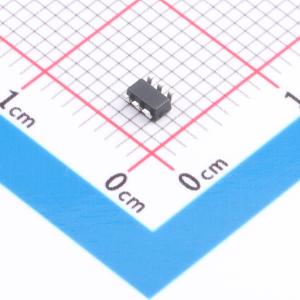

温馨提醒：图片仅供参考，商品以实物为准
2EDN7534BXTSA1
双通道低侧栅极驱动IC，具备低输出电阻和出色的时序精度
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EiceDRIVER 2EDN 系列产品提供 8 引脚 DSO、TSSOP 和 WSON 封装，以及小巧且通用的 6 引脚 SOT23 封装。高输出电流能力，再加上有源输出电压钳位、严格的时序规格以及优化的启动和关断时间，使 2EDN 系列成为许多快速开关应用的首选。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 2EDN7534BXTSA1
- 商品编号
- C3654924
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047606克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 8.6ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 6ns | |
| 传播延迟 tpLH | 19ns | |
| 传播延迟 tpHL | 19ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输入高电平(VIH) | 1.9V~2.3V | |
| 输入低电平(VIL) | 1V~1.4V | |
| 静态电流(Iq) | 900uA |
商品概述
EiceDRIVER 2EDN系列产品提供8引脚DSO、TSSOP和WSON封装，以及小巧通用的6引脚SOT23封装。高输出电流能力，结合有源输出电压钳位、严格的时序规格以及优化的启动和关断时间，使2EDN系列成为许多快速开关应用的首选。
商品特性
- ±5 A 源/灌电流
- 典型传播延迟19 ns
- 传播延迟精度+6/-4 ns
- 输出启动时间1.8 μs
- 输出关断时间500 ns
- 有源输出电压钳位
- 输入鲁棒性0.12
- 反向电流鲁棒性5 A
- 4 V和8 V欠压锁定（UVLO）选项
- 封装选项：
- 8引脚DSO、TSSOP、WSON
- 6引脚SOT23
- 符合JEDEC标准，完全适用于工业应用
应用领域
- 开关模式电源
- DC-DC电源转换器
- 同步整流级
- 功率因数校正系统
