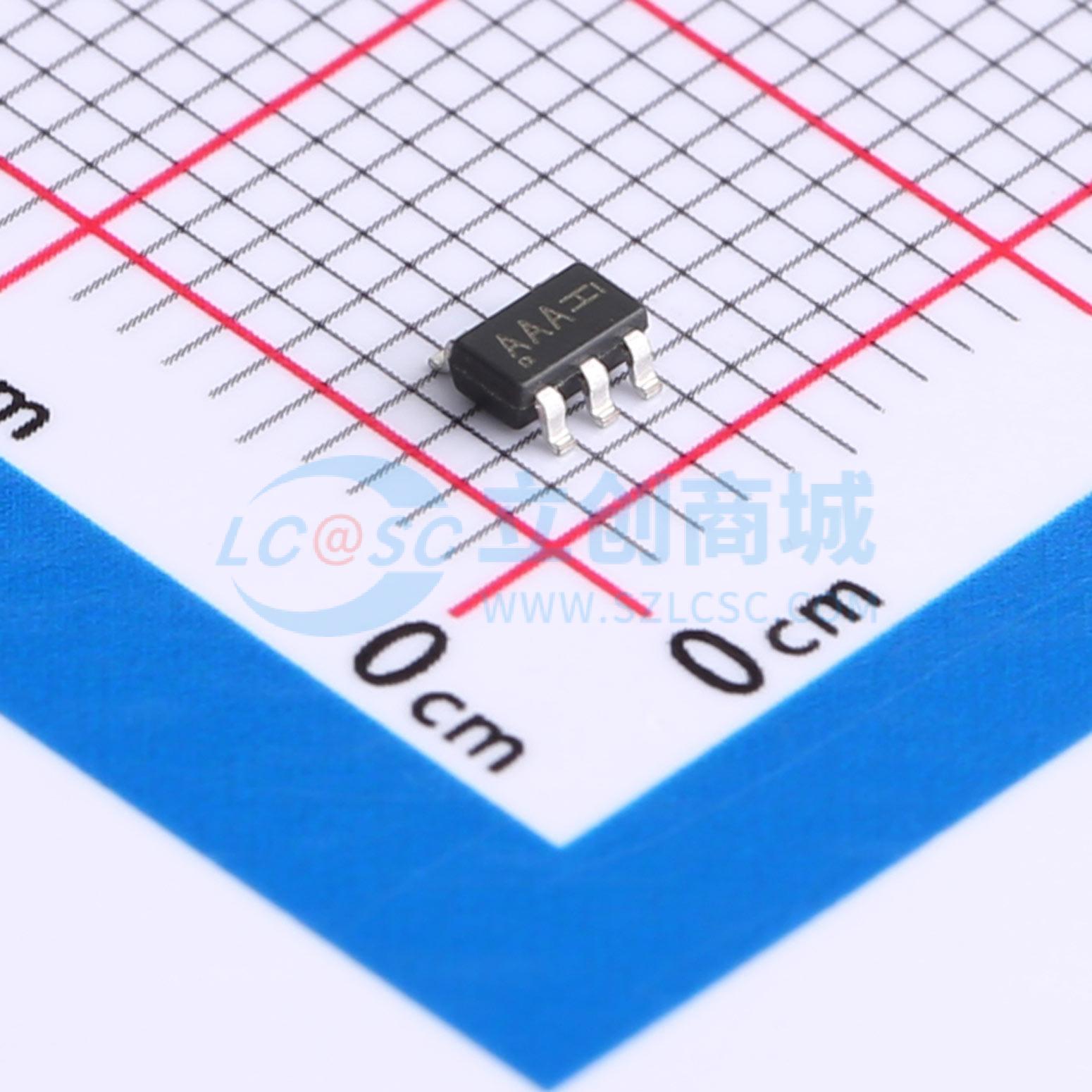

NCP51100ASNT1G实物图
  • NCP51100ASNT1G商品缩略图
  • NCP51100ASNT1G商品缩略图
  • NCP51100ASNT1G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCP51100ASNT1G

单通道2 A高速、低端栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NCP51100 2 A 栅极驱动器旨在通过在短开关间隔期间提供高峰值电流脉冲,驱动低端开关应用中的 N 沟道增强型 MOSFET。该驱动器具备 TTL 输入阈值。内部电路提供欠压锁定功能,在电源电压处于工作范围之前,将输出保持为低电平
品牌名称
onsemi(安森美)
商品型号
NCP51100ASNT1G
商品编号
C3654893
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.17克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边
负载类型MOSFET
驱动通道数1
灌电流(IOL)3A
拉电流(IOH)3A
工作电压11V~18V
上升时间(tr)14ns
属性参数值
下降时间(tf)7ns
传播延迟 tpLH10ns
传播延迟 tpHL14ns
特性欠压保护(UVP)
工作温度-40℃~+125℃
输入高电平(VIH)1.6V~2V
静态电流(Iq)550uA

商品概述

NCP51100 2 A栅极驱动器旨在通过在短开关间隔内提供高峰值电流脉冲,驱动低侧开关应用中的N沟道增强型MOSFET。该驱动器具备TTL输入阈值。内部电路提供欠压锁定功能,在电源电压处于工作范围之前,将输出保持为低电平。NCP51100可实现快速MOSFET开关性能,有助于在高频电源转换器设计中实现效率最大化。NCP51100驱动器的末级输出采用了MillerDrive架构。这种双极型 - MOSFET组合在MOSFET导通/关断过程的米勒平台阶段提供高峰值电流,以最小化开关损耗,同时提供轨到轨电压摆幅和反向电流能力。NCP51100采用行业标准的5引脚SOT23封装。

商品特性

  • 行业标准引脚排列
  • 11 V至18 V工作范围
  • VDD = 12 V时,峰值灌/拉电流为3 A
  • VOUT = 6 V时,灌电流为2.5 A/拉电流为1.8 A
  • 典型上升/下降时间为14 ns / 7 ns(1 nF负载)
  • 典型传播延迟时间低于20 ns
  • MillerDrive技术
  • 5引脚SOT23封装
  • 环境温度范围为 -40℃至 +125℃

应用领域

  • 开关模式电源
  • 高效MOSFET开关
  • 同步整流电路
  • 直流 - 直流转换器
  • 电机控制
