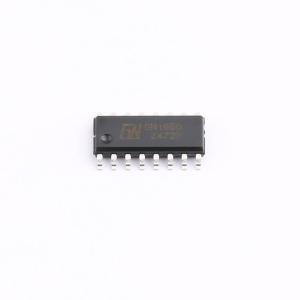

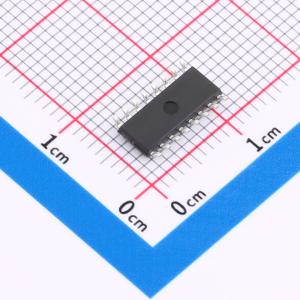

温馨提醒：图片仅供参考，商品以实物为准
GN1650
GN1650
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GN1650是2线串口共阴极8段4位 7x4位键盘扫描并带部分组合按键功能LED驱动控制专用电路。内部集成有MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。本芯片性能稳定、质量可靠、抗干扰能力强，可适应于24小时长期连续工作的应用场合。
- 品牌名称
- GN(旌芯半导体)
- 商品型号
- GN1650
- 商品编号
- C427456
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.191克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x4位 | |
| 接口类型 | I2C | |
| 工作电压 | 3V~5.5V | |
| 静态电流 | 300uA |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 150mA | |
| 段驱动电流 | 25mA | |
| 其他特性 | 键盘扫描；共阴极；辉光可调 | |
| 工作温度 | -40℃~+85℃ |
商品概述
GN1650是2线串口共阴极8段4位 7×4位键盘扫描并带部分组合按键功能LED驱动控制专用电路。内部集成有MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。本芯片性能稳定、质量可靠、抗干扰能力强，可适应于24小时长期连续工作的应用场合。
商品特性
- 显示模式：8段×4位
- 段驱动电流不小于25mA，字驱动电流不小于150mA
- 提供8级亮度控制
- 键盘扫描：7×4bit，支持4个组合按键
- 高速两线式串行接口
- 内置时钟振荡电路
- 内置上电复位电路
- 支持3V～5.5V电源电压
- 使用时VDD端建议加104电容，且电容尽量靠近GN1650的VDD端口（建议小于2cm）
