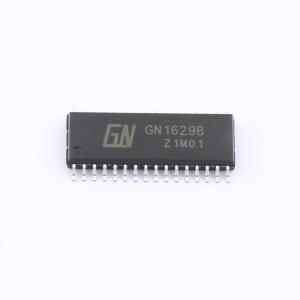

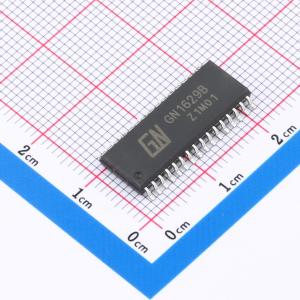

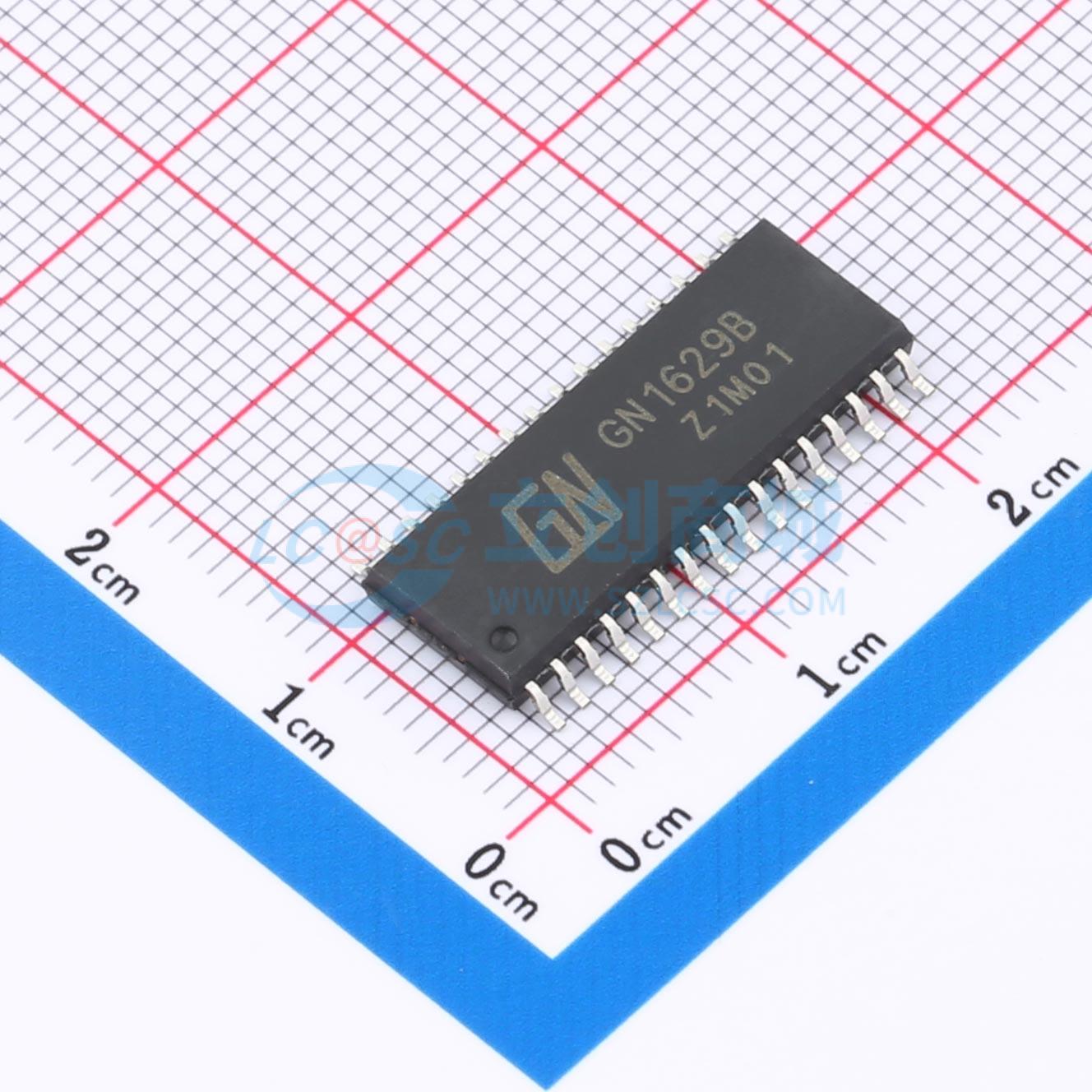

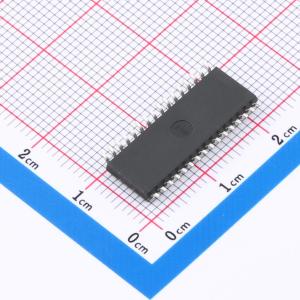

GN1629B
GN1629B
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3线串口共阴极14段8位LED驱动控制/8*2 位键盘扫描专用电路
- 品牌名称
- GN(旌芯半导体)
- 商品型号
- GN1629B
- 商品编号
- C427458
- 商品封装
- SOP-32-300mil
- 包装方式
- 管装
- 商品毛重
- 1.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 14段x8位 | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 位驱动电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 段驱动电流 | 20mA | |
| 其他特性 | 共阳极；键盘扫描；共阴极；辉光可调 | |
| 工作温度 | -20℃~+70℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
GN1629B是一块带键盘扫描接口的LED驱动控制专用电路，内置键盘扫描接口，MCU数字接口、数据锁存器、LED高压驱动等电路。本产品主要应用于冰箱、空调 、家庭影院等产品的高段位的显示屏驱动。
商品特性
- 采用功率CMOS工艺
- 显示模式：14段 × 8位
- 键扫描：8×2bit
- 辉度调节电路（占空比8级可调）
- 串行接口（CLK、DIO、STB）
- 振荡方式：RC振荡（450KHz±5%）
- 内置上电复位电路
应用领域
- 冰箱
- 空调
- 家庭影院
