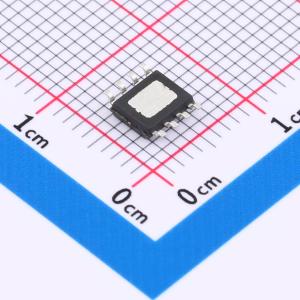

温馨提醒：图片仅供参考，商品以实物为准

ME4057ASPG-N

1A锂电池充电管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME4057-N是一款单节锂电池充电管理芯片，具有恒压恒流充电特点。最大充电电流可达1A，不需要另加二极管和电流检测电阻。包含两个漏级开路输出的状态指示端：充电状态指示和电池故障状态指示输出端。
品牌名称: MICRONE(南京微盟)
商品型号: ME4057ASPG-N
商品编号: C427587
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

ME4057-N是一款单节锂电池充电管理芯片，具有恒压恒流充电特点。最大充电电流可达1A，不需要另加二极管和电流检测电阻。包含两个漏级开路输出的状态指示端：充电状态指示和电池故障状态指示输出端。芯片内部的热反馈电路使温度超过145℃自动降低充电电流，可使用户最大限度利用芯片的功率处理能力，保证芯片的可靠性。当输入电压大于电压欠压保护阈值，同时使能端接高电平时，开始对电池充电。若电池电压低于2.9V，用小电流预充电；超过2.9V，切换到恒流模式充电，充电电流由PROG管脚和GND之间的电阻确定。当电池电压接近4.2V时，充电电流逐渐减小，当电流减小到恒流电流的1/10时，充电周期结束。当电池电压降到再充电阈值以下时，自动开始新的充电周期。芯片内部的高精度电压基准源、误差放大器和电阻分压网络确保电池端调制电压精度在1%以内，满足锂离子电池和锂聚合物电池的要求。当输入电压掉电或者低于电池电压时，充电器进入睡眠模式，电池端漏电电流低至2uA，增加待机时间。若将使能端接低电平，芯片停止充电。

商品特性

最高工作电压到9V
防电池反接保护功能
可编程充电电流可达1A
无需MOSFET，检测电阻或隔离二极管
采用ESOP8封装的单节完整线性充电器
恒流恒压切换，内部热反馈保护功能
精度可达±1%的4.2V / 4.13050V（500mAh固定电池）固定充电截止电压
自动再充电功能
充电状态双输出，无电池和故障状态显示
C/10终止充电
待机电流55μA
2.9V涓流切换阈值
软启动限制浪涌电流
电池温度监测功能

应用领域

移动电话
数码相机
MP3，MP4播放器
蓝牙应用便携设备
USB电源，适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交66单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~9V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	55uA
