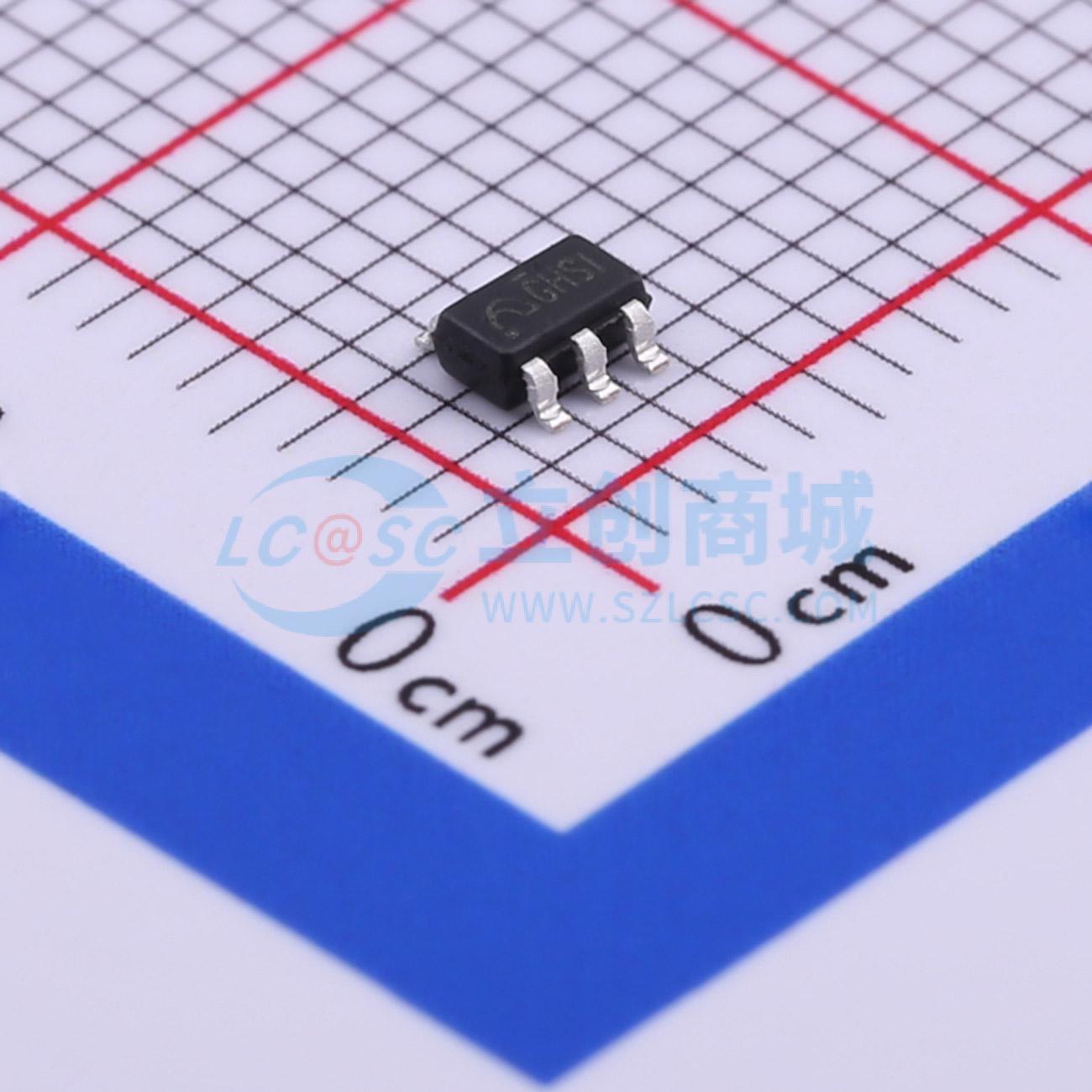

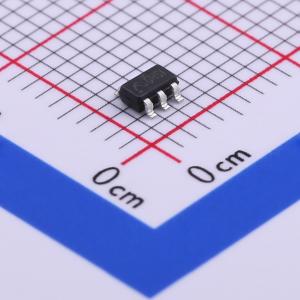

ME2169AM6G

升压型DC-DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME2169是一款由基准电压源、振荡电路、误差放大电路、相位补偿电路、电流限制电路、PWM/PFM控制电路等构成的CMOS升压型DC/DC控制器。该芯片具有可自由设置的电流限制功能,最高占空比可达78%（PWM模式）,工作频率为1.0MHz,基准电压为1.25V±2.0%,静态电流低至60μA（典型值）。采用SOT23-6封装,适用于需要高效率、高输出电流的应用电路。
品牌名称: MICRONE(南京微盟)
商品型号: ME2169AM6G
商品编号: C427465
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.042克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案

商品参数

商品概述

ME2169是一款由基准电压源、振荡电路、误差放大电路、相位补偿电路、电流限制电路、PWM/PFM控制电路等构成的CMOS升压型DC/DC控制器。由于使用外接的低导通电阻的增强型N沟道功率MOSFET，因此适用于需要高效率、高输出电流的应用电路。另外，可通过在VSENSE端子连接电流检测电阻 (RSENSE ) 来限制输出电流。由于将电流检测电压 (VSENSE) 设定为100mV ± 10%，因此可减少在RSENSE端产生的损耗。 ME2169外围的输出电容器可使用陶瓷电容器。并且，采用了小型的SOT23 - 6封装，因此可适用于高密度安装高精度高效率的应用。

商品特性

具有可自由设置的电流限制功能：如当设定RSENS = 50mΩ时，限流值是2A。
占空比范围：基于PWM/PFM开关控制电路，最高可达78% (PWM模式)。
工作频率：1.0MHz
基准电压：1.25V ± 2.0%
消耗电流低：静止时60μA (典型值)
输出电流：3A (VIN = 3.6V，VOUT = 5.0V，且设定限流值设定不低于3A)
软启动时间：2ms（典型值）
UVLO (欠压锁定) 功能：VDD < 2.3V
外接元器件：电感器、二极管、电容器、晶体管、电阻

应用领域

移动电源、数码音响播放器
LED照明、GPS、无绳收发机
其他携带设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~6V
	输出电压	-
	输出电流	3A
	开关频率	800kHz~1.2MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	外置
	输出类型	可调
