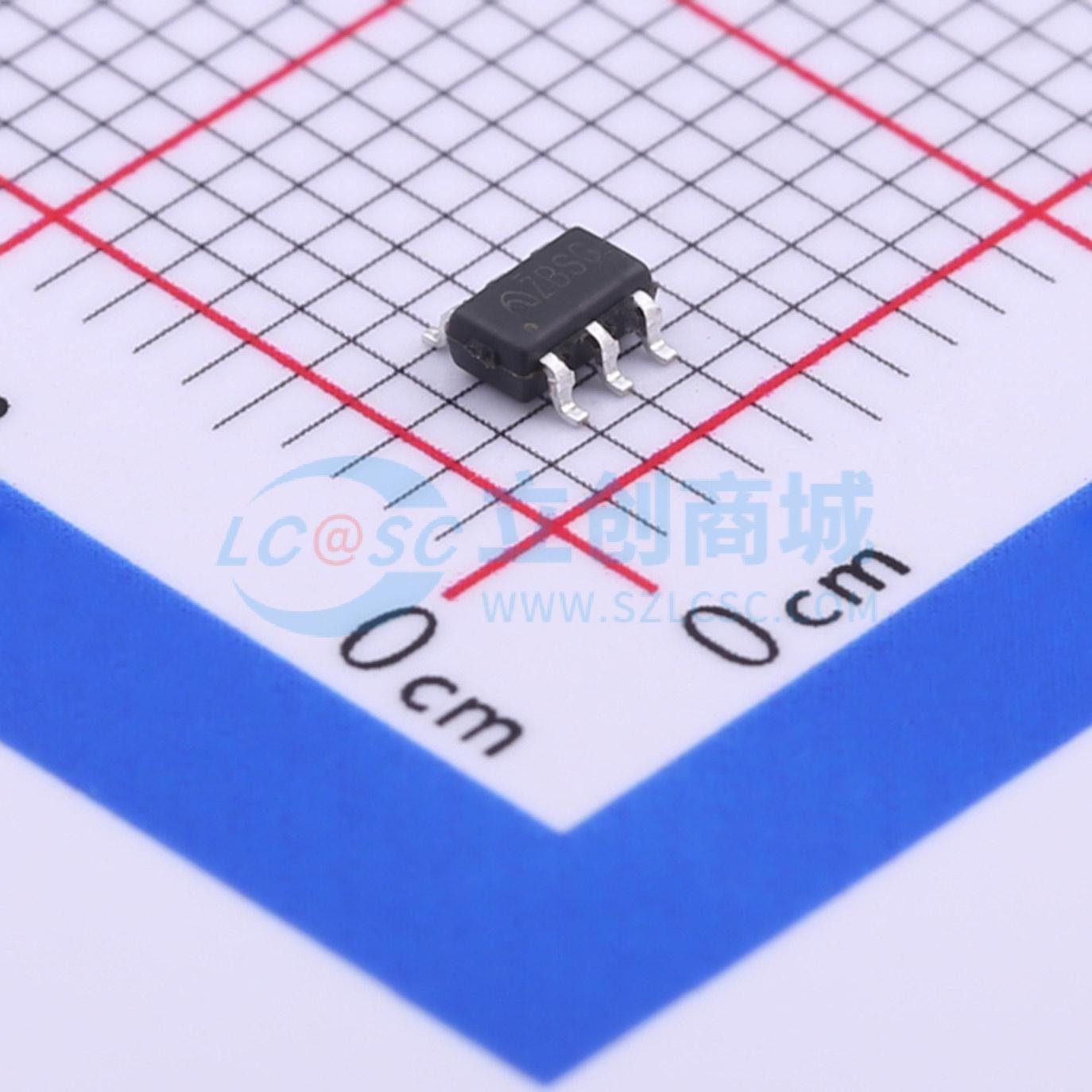

ME8320AM6G-N

原边反馈恒压恒流控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME8320 是一款满足六级能效标准原边反馈准谐振模式的小功率 AC/DC 电源控制芯片，功率最大可以做到 18W，外推功率 MOS，用于充电器，适配器和 LED 驱动领域。实现 ±5% 的恒压恒流精度和小于 100mW 的待机功耗。在恒压模式下内置了线电压补偿功能。
品牌名称: MICRONE(南京微盟)
商品型号: ME8320AM6G-N
商品编号: C427579
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；恒流模式(CC)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；软启动
	工作温度	-40℃~+85℃
	工作模式	QR
	反馈方式	原边反馈

商品概述

ME8320 是一款满足六级能效标准原边反馈准谐振模式的小功率 AC/DC 电源控制芯片，功率最大可以做到 18W，外推功率 MOS，用于充电器，适配器和 LED 驱动领域。实现 ±5% 的恒压恒流精度和小于 100mW 的待机功耗。在恒压模式下内置了线电压补偿功能。采用准谐振控制，实现高效率和良好的 EMI 性能，满足六级能效标准要求。该芯片集成了诸多保护功能，包括：VDD 欠压保护(UVLO)，VDD 过压保护，软启动，逐周期过流保护，所有管脚浮空保护，GATE 输出电压钳位保护，VDD 电压钳位保护，过温保护等。

商品特性

效率满足六级能效要求
原边反馈(PSR)准谐振（QR）控制技术实现高效率，无需光耦和 TL431
±5% 恒压恒流精度
待机功耗小于 100mW
外推功率 MOS，最大功率 18W
恒压模式下内置线压降补偿(Cable drop compensation)
内置软启动
所有管脚浮空保护
输出过压保护
逐周期电流限制
内置前沿消隐(Leading edge blanking)
VDD 欠压保护(UVLO)，过压保护及钳位
过温保护

应用领域

充电器
适配器
LED 照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~20V
	开关频率	120kHz
	拓扑结构	反激式
