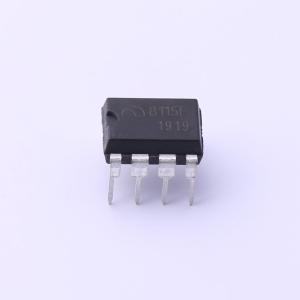

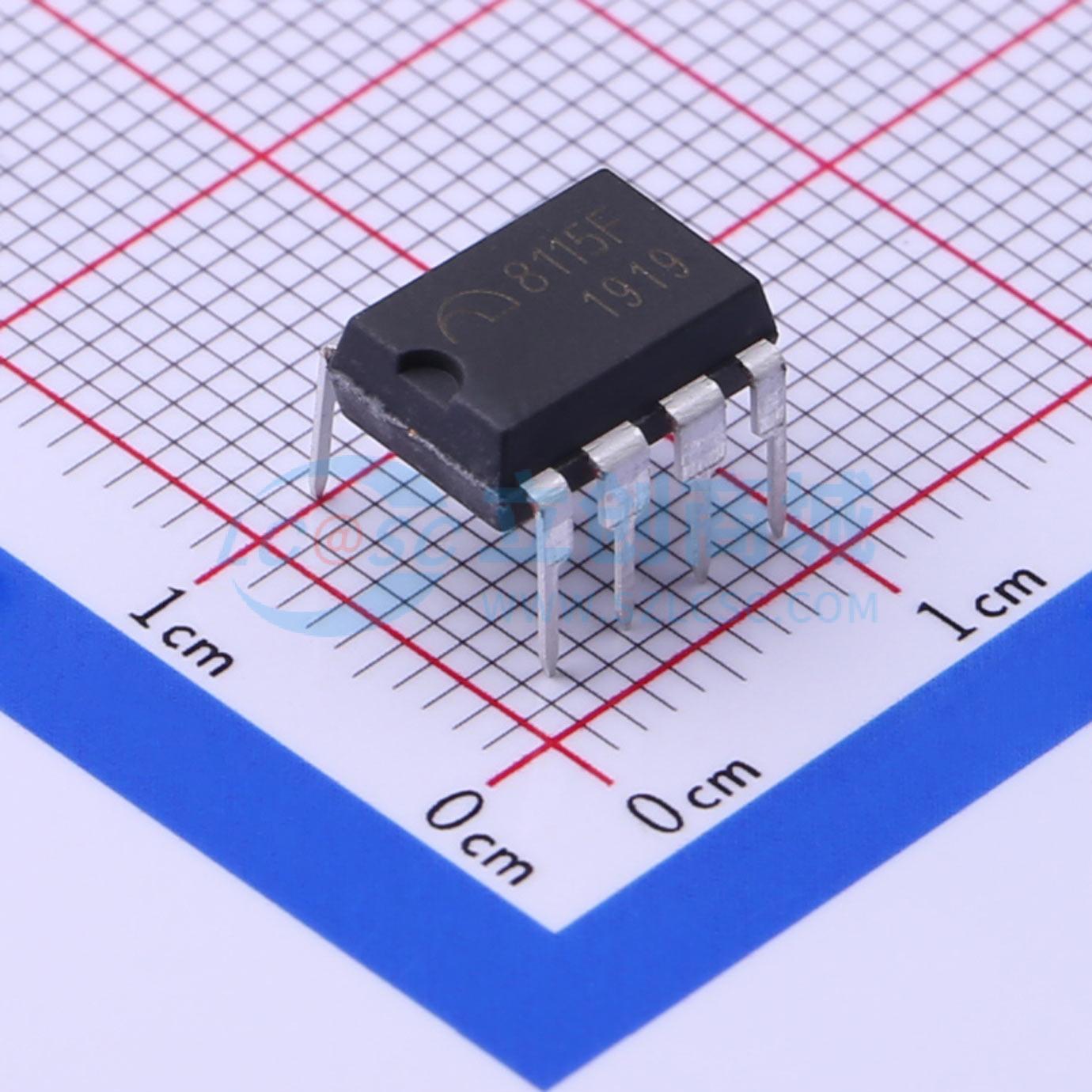

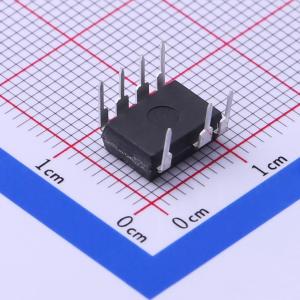

ME8115FD7G

高性能电流模式PWM开关电源控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高性能电流模式PWM控制器，专为高性价比AC/DC转换器设计，在85-265V的宽电压范围内提供高达12W(ME8115B是18W)的连续输出功率，峰值输出功率更可达18W。
品牌名称: MICRONE(南京微盟)
商品型号: ME8115FD7G
商品编号: C427575
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.72克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	0℃~+100℃
	工作模式	PWM 调制

商品概述

高性能电流模式PWM控制器，专为高性价比AC/DC转换器设计，在85 - 265V的宽电压范围内提供高达12W(ME8115B是18W)的连续输出功率，峰值输出功率更可达18W。优化的高合理性电路设计结合高性价比的双极制作工艺，最大程度上节约了产品的整体成本。该电源控制器可工作于典型的反激电路拓扑中，构成简洁的AC/DC转换器，IC内部启动电路被设计成一种独特的电流吸入方式，可利用功率开关管的本身放大作用完成启动（开关管Ic对Ib的放大），这显著地降低了启动电阻的功率消耗，而在输出功率较小时，IC将自动降低工作频率，从而实现了极低的待机功耗，VCC达到10V时，芯片内部会启动过压保护，限制输出电压上升可防止光耦或反馈电路损坏引起的输出电压过高，IC内部还提供了完善的防过载，防饱和功能，可实时防范过载、变压器饱和、输出短路等异常状况，提高了电源的可靠性。IC内部还集成了带有迟滞的温度保护功能，在芯片过热时关断输出。电流限制可由外部器件Rs设定。

商品特性

内置700V高压功率开关管
内置高压启动电流源，快速启动
内置能效处理控制，待机低于0.1W
内置过压欠压与短路保护功能
内置过载与过温保护功能
精确温度补偿，精确逐周期电流控制
低启动电流和低工作电流
自适应频率回转设计，EMI干扰小
高转换效率，满足能源之星2.0要求
宽压输出功率：12W (ME8115B是18W)，峰值输出功率15W(ME8115B是20W)
高压输出功率：15W(ME8115B是20W)，峰值输出18W(ME8115B是22W)
外围元器件少，整机成本低

应用领域

电源适配器
便携式设备充电电源
DVD/DVB电源
电池充电器
ATX待机电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	4.3V~9V
	开关频率	52kHz~66kHz
	最大占空比	61%
	晶体管耐压	700V
